Question Dépannage Climatisation : Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour à tous.
Je rencontre actuellement une panne de ma pompe à chaleur Atlantic Alfea Extensa.
Le module hydraulique est bien en demande de fonctionnement du groupe extérieur, mais celui-ci ne démarre pas.
Le modèle de l'UE est AOYA30LBTL.
J'ai contrôlé les fusibles des différentes cartes électroniques sur les deux unités.
Il n'y a aucun code d'erreur qui remonte sur l'affiche de l'unité intérieure.
La LED rouge sur la carte de régulation de l'UE est éteinte, ainsi que les deux LEDs CMS sur la carte interface de l'UI.
La LED verte de la carte Siemens de l'UI est allumée fixe.
Rien ne semble détérioré sur les différentes cartes électroniques (pas de condensateurs gonflés, pas de composants noircis ou déformés, pas de pistes soufflées,...)
Avez-vous, s'il vous plaît, une idée pour identifier d'où peut provenir cette panne ?
Je vous remercie par avance pour votre aide.
Cordialement.
Je rencontre actuellement une panne de ma pompe à chaleur Atlantic Alfea Extensa.
Le module hydraulique est bien en demande de fonctionnement du groupe extérieur, mais celui-ci ne démarre pas.
Le modèle de l'UE est AOYA30LBTL.
J'ai contrôlé les fusibles des différentes cartes électroniques sur les deux unités.
Il n'y a aucun code d'erreur qui remonte sur l'affiche de l'unité intérieure.
La LED rouge sur la carte de régulation de l'UE est éteinte, ainsi que les deux LEDs CMS sur la carte interface de l'UI.
La LED verte de la carte Siemens de l'UI est allumée fixe.
Rien ne semble détérioré sur les différentes cartes électroniques (pas de condensateurs gonflés, pas de composants noircis ou déformés, pas de pistes soufflées,...)
Avez-vous, s'il vous plaît, une idée pour identifier d'où peut provenir cette panne ?
Je vous remercie par avance pour votre aide.
Cordialement.
13 octobre 2026 à 18:06
Réponse 1 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour.
Les différentes pannes sont multiples.
Dans un premier temps êtes vous bien en demande de chauffage ?
La pompe de circulation d'eau fonctionne t'elle, afin de coller le flow switch, (débitmètre )?
Les différentes pannes sont multiples.
Dans un premier temps êtes vous bien en demande de chauffage ?
La pompe de circulation d'eau fonctionne t'elle, afin de coller le flow switch, (débitmètre )?
14 octobre 2026 à 09:34
Réponse 2 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour.
Sur les cartes principales Fujitsu, l'alim basse tension est fragile car non protégée contre les surconsommations aux secondaires. Vous avez normalement un gros transistor à 3 pattes vers le milieu de la carte. Hors tension, mesurez les résistances entre ses pattes prises 2 à 2 (3 mesures). Si l'une de ces mesures est proche de 0 ohm (donc court-circuit (CtCt)), alors il a claqué et il faudra trouver pourquoi. Étant entendu que l'alim peut aussi claquer "toute seule", des causes courantes sont un CtCt dans l'IPM ou le moteur de ventilateur. En amont, vous pouvez aussi avoir aussi la carte PFC qui a lâché...
Si besoin, faites une photo de l'électronique de l'UE.
Sur les cartes principales Fujitsu, l'alim basse tension est fragile car non protégée contre les surconsommations aux secondaires. Vous avez normalement un gros transistor à 3 pattes vers le milieu de la carte. Hors tension, mesurez les résistances entre ses pattes prises 2 à 2 (3 mesures). Si l'une de ces mesures est proche de 0 ohm (donc court-circuit (CtCt)), alors il a claqué et il faudra trouver pourquoi. Étant entendu que l'alim peut aussi claquer "toute seule", des causes courantes sont un CtCt dans l'IPM ou le moteur de ventilateur. En amont, vous pouvez aussi avoir aussi la carte PFC qui a lâché...
Si besoin, faites une photo de l'électronique de l'UE.
14 octobre 2026 à 09:43
Réponse 3 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour et merci à PL et Dom-Aom pour vos réponses.
Oui, je suis bien en demande de l'UI, il y a le pictogramme pompe sur l'affichage et le circulateur fonctionne bien.
La température de consigne au thermostat d'ambiance est à 28°C.
Dom-Aom, le transistor dont vous parlez, il se trouve sur quelle carte ?
La carte de régulation de l'UE ou sur la carte interface de l'UI ?
Les 2 semblent de marque Fujitsu, seule la carte principale de l'UI est de marque Siemens je pense.
Cette après midi je poste des photos des différentes cartes électroniques.
Encore un grand merci pour votre aide.
Oui, je suis bien en demande de l'UI, il y a le pictogramme pompe sur l'affichage et le circulateur fonctionne bien.
La température de consigne au thermostat d'ambiance est à 28°C.
Dom-Aom, le transistor dont vous parlez, il se trouve sur quelle carte ?
La carte de régulation de l'UE ou sur la carte interface de l'UI ?
Les 2 semblent de marque Fujitsu, seule la carte principale de l'UI est de marque Siemens je pense.
Cette après midi je poste des photos des différentes cartes électroniques.
Encore un grand merci pour votre aide.
14 octobre 2026 à 10:11
Réponse 7 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Comment savoir quelle carte est défectueuse ?
J'ai bien 230 VAC qui arrive sur le bornier (LN) du groupe extérieur.
J'ai également 230 VAC sur bornier (1 et 2) qui repart sur unité intérieure.
J'ai une variation de tension entre 80 et 130 VDC sur borne 2 (neutre) et 3 (com) avec fil de com venant de l'UI débranché.
Et 5 VDC entre borne 2 et le fil de com.
J'ai bien 230 VAC qui arrive sur le bornier (LN) du groupe extérieur.
J'ai également 230 VAC sur bornier (1 et 2) qui repart sur unité intérieure.
J'ai une variation de tension entre 80 et 130 VDC sur borne 2 (neutre) et 3 (com) avec fil de com venant de l'UI débranché.
Et 5 VDC entre borne 2 et le fil de com.
14 octobre 2026 à 19:38
Réponse 8 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Petite rectification sur mon précédent message, j'ai une tension qui oscille entre 80 et 110VAC sur borne N (2) et fil 3 débranché sur le module hydraulique.
Par contre, en suivant la procédure SAV Atlantic pour contrôler la demande de puissance du régulateur SIEMENS RVS21, je n'arrive pas à trouver les tensions DC de références entre les bornes X84-1 « M » et X75-4 « Ux » de cette carte.
Ainsi que les tensions pour la vérification de la commande du RVS vers la carte interface 3 en 1 Fujitsu sur le connecteur CN16.
Je suis actuellement toujours en recherche pour cibler le composant défectueux, étant mon unique chauffage de mon foyer et les températures commencent à bien diminuer, mes enfants et moi même vous remercient pour votre aide.
Par contre, en suivant la procédure SAV Atlantic pour contrôler la demande de puissance du régulateur SIEMENS RVS21, je n'arrive pas à trouver les tensions DC de références entre les bornes X84-1 « M » et X75-4 « Ux » de cette carte.
Ainsi que les tensions pour la vérification de la commande du RVS vers la carte interface 3 en 1 Fujitsu sur le connecteur CN16.
Je suis actuellement toujours en recherche pour cibler le composant défectueux, étant mon unique chauffage de mon foyer et les températures commencent à bien diminuer, mes enfants et moi même vous remercient pour votre aide.
15 octobre 2026 à 13:22
Réponse 9 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour.

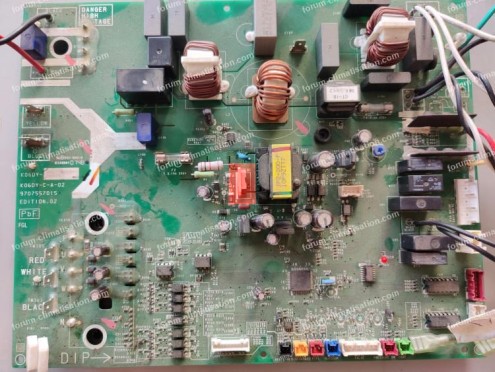

Vu vos photos, votre carte est franchement différente de celles que je connaissais chez Fujitsu/Atlantic. L'alim de cette carte utilise un régulateur moderne, bien plus fiable, autrement dit qui ne va pas claquer à la moindre surconsommation sur les secondaires. J'ai trouvé le "service manual" de votre UE, et il s'avère qu'il y a 2 autres cartes, une pour les gros condensateurs chimiques, et une qui porte l'IPM, la pièce qui pilote le compresseur. Si l'IPM a un souci, cela pourrait expliquer le non démarrage de l'UE.
Beaucoup de pannes d'UE ont un impact sur l'alim. Par exemple si une électrovanne a un problème, cela va empêcher l'alim de fonctionner, déjà vu à maintes reprises sur ce forum. Je vous propose de vérifier que l'alim a tous ses secondaires OK, en mesurant les tensions sur les 4 condensateurs qui portent ces tensions. Vérifiez aussi que les gros condos (autre carte) portent bien 330VDC.

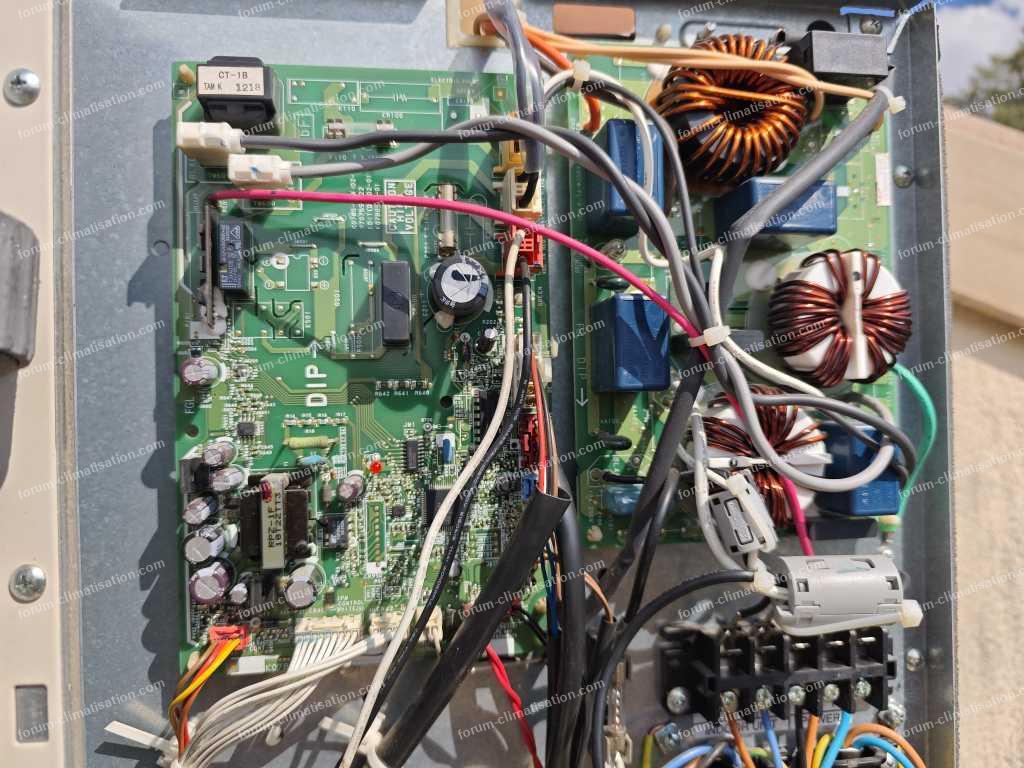

Pour agrandir l'image, cliquez dessus.

Vu vos photos, votre carte est franchement différente de celles que je connaissais chez Fujitsu/Atlantic. L'alim de cette carte utilise un régulateur moderne, bien plus fiable, autrement dit qui ne va pas claquer à la moindre surconsommation sur les secondaires. J'ai trouvé le "service manual" de votre UE, et il s'avère qu'il y a 2 autres cartes, une pour les gros condensateurs chimiques, et une qui porte l'IPM, la pièce qui pilote le compresseur. Si l'IPM a un souci, cela pourrait expliquer le non démarrage de l'UE.
Beaucoup de pannes d'UE ont un impact sur l'alim. Par exemple si une électrovanne a un problème, cela va empêcher l'alim de fonctionner, déjà vu à maintes reprises sur ce forum. Je vous propose de vérifier que l'alim a tous ses secondaires OK, en mesurant les tensions sur les 4 condensateurs qui portent ces tensions. Vérifiez aussi que les gros condos (autre carte) portent bien 330VDC.
Pour agrandir l'image, cliquez dessus.

15 octobre 2026 à 20:04
Réponse 10 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Merci Dom-Aom pour votre réponse.
Si vous parlez du régulateur RVS21, je n'est pas réussi à mesurer les bonnes tensions. (Cela veut-il dire que cette carte Siemens RVS21 est défectueuse ?)
Ce que j'ai pas réussi à déceler c'est si c'est la carte principale de l'unité extérieure AOYG30LETL (Référence Fujitsu k07bs-0704hue-c1) ou la carte interface de l'unité intérieure (Référence Fujitsu k08do-1000yhe-c0), voir même la carte Siemens RVS21 qui est défectueuse.
Concernant les tensions aux bornes de C13 j'ai bien 15v, sur C10 : 18v, sur C17 : 5v et sur C14 : 13,8v au lieu de 12v.
Bref, je suis un peu perdu.
Merci pour votre aide.
Si vous parlez du régulateur RVS21, je n'est pas réussi à mesurer les bonnes tensions. (Cela veut-il dire que cette carte Siemens RVS21 est défectueuse ?)
Ce que j'ai pas réussi à déceler c'est si c'est la carte principale de l'unité extérieure AOYG30LETL (Référence Fujitsu k07bs-0704hue-c1) ou la carte interface de l'unité intérieure (Référence Fujitsu k08do-1000yhe-c0), voir même la carte Siemens RVS21 qui est défectueuse.
Concernant les tensions aux bornes de C13 j'ai bien 15v, sur C10 : 18v, sur C17 : 5v et sur C14 : 13,8v au lieu de 12v.
Bref, je suis un peu perdu.
Merci pour votre aide.
15 octobre 2026 à 20:48
Réponse 11 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour.
Donc pas de souci évident autour de l'alim basse tension. Le régulateur dont je parlais est le petit circuit avec 4+2+1 pattes, proche du transfo (TOP243). Pour ce qui est de l'UI, je n'ai pas de doc, d'autant que vous n'avez pas précisé le type. Concernant le RVS21, il serait intéressant que vous postiez un peu de doc, voire un site qui permet le téléchargement de ladite doc. Mais cela ne voudra pas dire que je trouverai la cause de votre problème, je n'ai pas trop d'expérience avec les air/eau.
Vous avez déconnecté le fil de comm et avez vu que l'UE agissait sur le fil, preuve de vie dans l'UE, donc. Mais toujours fil déconnecté, est-ce que l'UI fait varier le niveau dessus? Vous pouvez le mesurer là où vous l'avez débranché. Si pas de tension, alors ce serait une piste possible. L'UI et l'UE envoient normalement chacune des data sur le fil via des optocoupleurs.
J'ai oublié de vous faire mesurer le 5ème secondaire sur C18, à -8V, mais j'imagine qu'il sera bon aussi. Vérifiez quand même les 330VDC sur les gros condos (fin de ma réponse 9).
Vous donnez 2 références pour l'UE : AOYA30LBTL puis ci-dessus AOYG30LETL. Je suppose que la 2ème a une faute de frappe?...
Le paragraphe central de votre réponse 8 n'est pas très loin de l'hébreu pour moi. On pourrait imaginer un problème d'alim dans l'UI. Sur la Siemens, l'alim est sur la carte fille ; vérifiez qu'elle donne bien les valeurs spécifiées sur l'étiquette. Pour le fun, jetez un oeil à la question 8818.
Donc pas de souci évident autour de l'alim basse tension. Le régulateur dont je parlais est le petit circuit avec 4+2+1 pattes, proche du transfo (TOP243). Pour ce qui est de l'UI, je n'ai pas de doc, d'autant que vous n'avez pas précisé le type. Concernant le RVS21, il serait intéressant que vous postiez un peu de doc, voire un site qui permet le téléchargement de ladite doc. Mais cela ne voudra pas dire que je trouverai la cause de votre problème, je n'ai pas trop d'expérience avec les air/eau.
Vous avez déconnecté le fil de comm et avez vu que l'UE agissait sur le fil, preuve de vie dans l'UE, donc. Mais toujours fil déconnecté, est-ce que l'UI fait varier le niveau dessus? Vous pouvez le mesurer là où vous l'avez débranché. Si pas de tension, alors ce serait une piste possible. L'UI et l'UE envoient normalement chacune des data sur le fil via des optocoupleurs.
J'ai oublié de vous faire mesurer le 5ème secondaire sur C18, à -8V, mais j'imagine qu'il sera bon aussi. Vérifiez quand même les 330VDC sur les gros condos (fin de ma réponse 9).
Vous donnez 2 références pour l'UE : AOYA30LBTL puis ci-dessus AOYG30LETL. Je suppose que la 2ème a une faute de frappe?...
Le paragraphe central de votre réponse 8 n'est pas très loin de l'hébreu pour moi. On pourrait imaginer un problème d'alim dans l'UI. Sur la Siemens, l'alim est sur la carte fille ; vérifiez qu'elle donne bien les valeurs spécifiées sur l'étiquette. Pour le fun, jetez un oeil à la question 8818.
16 octobre 2026 à 10:22
Réponse 12 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour.
L'UI est un module hydraulique Atlantic référencé 023155 d'une PAC Alfea Extensa.
L'UE est bien un groupe Fujitsu AOYA30LBTL, désolé pour l'erreur.
Ci-dessous les schémas de câblage des UI et UE.
Concernant la carte de régulation Siemens RVS21, je recherche également la documentation technique.
Sur la borne 2 (neutre) et 3 (com) de l'UI avec fil de com débranché j'ai une tension fixe 4,31vac fixe.
Je vous tiens également informé dès que possible des tensions aux bornes de C18 et des gros condensateurs.
Ce que j'essayais d'appliquer dans le paragraphe de la réponse 8 c'est la procédure Atlantic pour la vérification de la commande du RVS vers carte interface 3 en 1.
OK, je vais prendre les tensions de l'alimentation de la carte RVS21.
Je n'ai pas saisi votre dernière demande concernant une question 8818, pouvez-vous préciser s'il vous plaît ?
Merci encore pour votre aide.
L'UI est un module hydraulique Atlantic référencé 023155 d'une PAC Alfea Extensa.
L'UE est bien un groupe Fujitsu AOYA30LBTL, désolé pour l'erreur.
Ci-dessous les schémas de câblage des UI et UE.
Concernant la carte de régulation Siemens RVS21, je recherche également la documentation technique.
Sur la borne 2 (neutre) et 3 (com) de l'UI avec fil de com débranché j'ai une tension fixe 4,31vac fixe.
Je vous tiens également informé dès que possible des tensions aux bornes de C18 et des gros condensateurs.
Ce que j'essayais d'appliquer dans le paragraphe de la réponse 8 c'est la procédure Atlantic pour la vérification de la commande du RVS vers carte interface 3 en 1.
OK, je vais prendre les tensions de l'alimentation de la carte RVS21.
Je n'ai pas saisi votre dernière demande concernant une question 8818, pouvez-vous préciser s'il vous plaît ?
Merci encore pour votre aide.
16 octobre 2026 à 17:54
Réponse 14 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour.
Pour la question 8818, entrez ce nombre dans le cadre "Rechercher dans..." en haut de cette page, vous tomberez sur un internaute qui avait une panne sur la carte fille en question. Mais il y a de bonnes chances que chez vous cette carte fonctionne.
Avec votre réf 023155, j'ai pu trouver un bout de doc sur votre machine, qui s'avère être une Alfea Extensa 8. Malheureusement, il n'y figure pas les tests dont vous parlez en réponse 8.
Le boîtier de contrôle (au bout du câble "X50") ne donne-t-il pas des infos, ou au moins l'icône "cloche" qui pourrait vous mener à un pré-diagnostic en appuyant sur la touche "i"?
Vos 4.31 VAC fixes (il vaut mieux les mesurer en VDC) pourraient montrer que l'UI n'est pas capable de communiquer, mais sous réserves.
Pour la question 8818, entrez ce nombre dans le cadre "Rechercher dans..." en haut de cette page, vous tomberez sur un internaute qui avait une panne sur la carte fille en question. Mais il y a de bonnes chances que chez vous cette carte fonctionne.
Avec votre réf 023155, j'ai pu trouver un bout de doc sur votre machine, qui s'avère être une Alfea Extensa 8. Malheureusement, il n'y figure pas les tests dont vous parlez en réponse 8.
Le boîtier de contrôle (au bout du câble "X50") ne donne-t-il pas des infos, ou au moins l'icône "cloche" qui pourrait vous mener à un pré-diagnostic en appuyant sur la touche "i"?
Vos 4.31 VAC fixes (il vaut mieux les mesurer en VDC) pourraient montrer que l'UI n'est pas capable de communiquer, mais sous réserves.
17 octobre 2026 à 10:49
Réponse 16 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour.
Je comprends mieux maintenant la précision diabolique de vos questions de la réponse 8, il n'y a que les détenteurs de cette doc pour comprendre son jargon et le cheminement intellectuel sous-jacent...
En tant qu'électronicien, je persiste à dire qu'il vaut mieux tester le signal de comm en DC par rapport au neutre, car la mesure AC va drastiquement changer suivant le voltmètre utilisé, à savoir utilise-t-il juste une diode pour transformer l'AC en DC (moyenné), ou en plus un condensateur qui va autoritairement enlever la composante continue présente sur tout signal de comm. Mais bon, dans la mesure où la procédure ne donne pas les valeurs en DC, on est dans le flou.

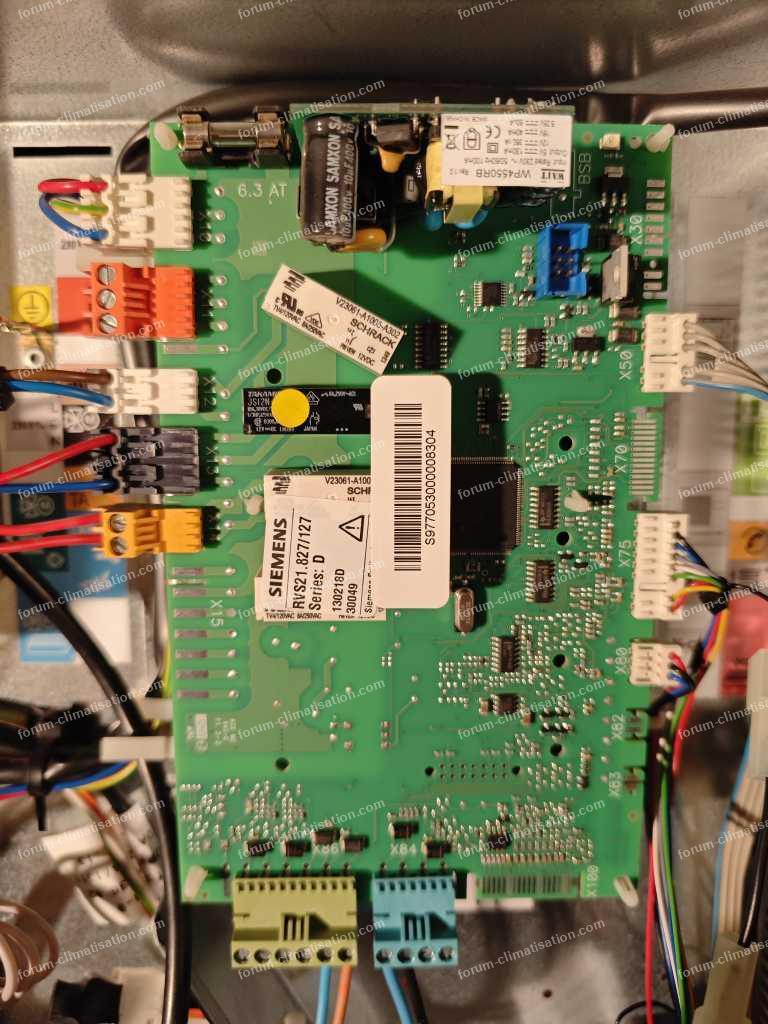

A la réflexion, la carte de l'UI visible en photo 2 de votre réponse 6 porte clairement sa propre alim autour du transfo central. Peut-être n'est-elle plus fonctionnelle, il serait judicieux de mesurer les tensions présentes sur les divers chimiques qui voisinent le transfo ; attention au gros, qui doit porter le secteur redressé, soit 330VDC. Le régulateur de cette alim est au dessus de ce condo, avec son radiateur troué.
Je comprends mieux maintenant la précision diabolique de vos questions de la réponse 8, il n'y a que les détenteurs de cette doc pour comprendre son jargon et le cheminement intellectuel sous-jacent...
En tant qu'électronicien, je persiste à dire qu'il vaut mieux tester le signal de comm en DC par rapport au neutre, car la mesure AC va drastiquement changer suivant le voltmètre utilisé, à savoir utilise-t-il juste une diode pour transformer l'AC en DC (moyenné), ou en plus un condensateur qui va autoritairement enlever la composante continue présente sur tout signal de comm. Mais bon, dans la mesure où la procédure ne donne pas les valeurs en DC, on est dans le flou.
A la réflexion, la carte de l'UI visible en photo 2 de votre réponse 6 porte clairement sa propre alim autour du transfo central. Peut-être n'est-elle plus fonctionnelle, il serait judicieux de mesurer les tensions présentes sur les divers chimiques qui voisinent le transfo ; attention au gros, qui doit porter le secteur redressé, soit 330VDC. Le régulateur de cette alim est au dessus de ce condo, avec son radiateur troué.
18 octobre 2026 à 09:54
Réponse 17 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour.
Merci pour votre réponse.
Je vais prendre les tensions sur les condensateurs chimiques de la carte interface (k08do-1000yhe-c0) de l'UI (photo 2 réponse 6).
Concernant la carte de régulation (K07bs-0704hue-c1) de l'UE (photo de la réponse 5, carte de gauche), dans l'ensemble les tensions semblent ok sauf aux bornes de C14 sur lesquelles je devrais trouver 12v mais je mesure 13v et aux bornes de C18 sur lesquelles je devrais avoir -8v mais je mesure +9v.
Pour répondre à une précédente question, non, je n'ai pas de message d'erreur sur l'affichage de l'UI (symbole cloche).
Merci pour votre aide, j'espère trouver la panne car ma famille a froid en ce moment avec cette météo.
Merci pour votre réponse.
Je vais prendre les tensions sur les condensateurs chimiques de la carte interface (k08do-1000yhe-c0) de l'UI (photo 2 réponse 6).
Concernant la carte de régulation (K07bs-0704hue-c1) de l'UE (photo de la réponse 5, carte de gauche), dans l'ensemble les tensions semblent ok sauf aux bornes de C14 sur lesquelles je devrais trouver 12v mais je mesure 13v et aux bornes de C18 sur lesquelles je devrais avoir -8v mais je mesure +9v.
Pour répondre à une précédente question, non, je n'ai pas de message d'erreur sur l'affichage de l'UI (symbole cloche).
Merci pour votre aide, j'espère trouver la panne car ma famille a froid en ce moment avec cette météo.
19 octobre 2026 à 14:20
Réponse 18 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour.
13V au lieu de 12 n'est pas un souci, cette ligne sert en général pour des relais 12V, et la tension n'est pas critique, d'ailleurs ce secondaire est brut, sans régulation.
En revanche lire +9 au lieu de -8 est très étonnant. Etes-vous sûr de votre mesure? Sur les condos, vous avez une bande indiquant le pôle négatif. Si vous mettez le fil noir du voltmètre sur la soudure indiquée, alors vous lirez une tension positive. En revanche, si vous mettez le noir sur le commun 0V, dans ce cas vous devrez lire (bel et bien) -9 sur la soudure qui n'a pas la bande en question. Sur le schéma, le + est relié au 0V.
N'oubliez pas aussi de mesurer la tension sur les gros condos de l'UE (330VDC, fin de réponse 9). Si vous avez quasiment 0V, le compresseur ne pourra pas démarrer.
13V au lieu de 12 n'est pas un souci, cette ligne sert en général pour des relais 12V, et la tension n'est pas critique, d'ailleurs ce secondaire est brut, sans régulation.
En revanche lire +9 au lieu de -8 est très étonnant. Etes-vous sûr de votre mesure? Sur les condos, vous avez une bande indiquant le pôle négatif. Si vous mettez le fil noir du voltmètre sur la soudure indiquée, alors vous lirez une tension positive. En revanche, si vous mettez le noir sur le commun 0V, dans ce cas vous devrez lire (bel et bien) -9 sur la soudure qui n'a pas la bande en question. Sur le schéma, le + est relié au 0V.
N'oubliez pas aussi de mesurer la tension sur les gros condos de l'UE (330VDC, fin de réponse 9). Si vous avez quasiment 0V, le compresseur ne pourra pas démarrer.
19 octobre 2026 à 19:09
Réponse 19 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Concernant la carte de l'UE, je referai la mesure sur C18 pour être certain de la polarité de la mesure.
N'ayant pas d'alimentation stabilisée, je suis contraint de faire les mesures avec la carte en place dans l'UE qui est située à 3m de hauteur (Il faut alimenter cette carte en 300vdc sur CN200).
En plus, avec cette pluie, je ne peux pas faire de mesures sans danger.
En ce qui concerne la carte de l'UI, j'ai pris les tensions sur les différents condensateurs, je trouve 322vdc sur C15 (gros condo de 68uf et 420v) mais 0v sur C90 C20 C18 C23 C11 et C16.

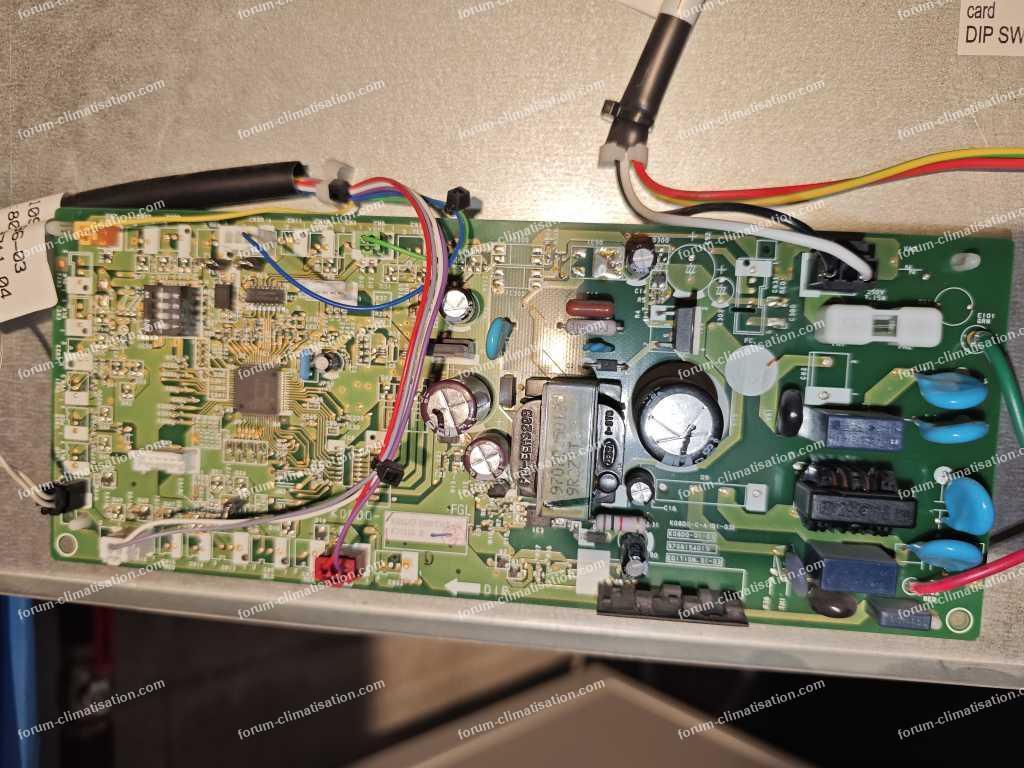

Ci dessous les photos des 2 faces de cette carte.
Pour les gros condensateurs de l'UE(330Vdc), je pense que vous parlez de la carte condensateurs qui alimente la carte IPM ( en TM301 et TM302) qui à son tour alimente la carte de régulation en CN200 (mesure effectuée à 300vdc).
Pour agrandir les images, cliquez dessus.


N'ayant pas d'alimentation stabilisée, je suis contraint de faire les mesures avec la carte en place dans l'UE qui est située à 3m de hauteur (Il faut alimenter cette carte en 300vdc sur CN200).
En plus, avec cette pluie, je ne peux pas faire de mesures sans danger.
En ce qui concerne la carte de l'UI, j'ai pris les tensions sur les différents condensateurs, je trouve 322vdc sur C15 (gros condo de 68uf et 420v) mais 0v sur C90 C20 C18 C23 C11 et C16.
Ci dessous les photos des 2 faces de cette carte.
Pour les gros condensateurs de l'UE(330Vdc), je pense que vous parlez de la carte condensateurs qui alimente la carte IPM ( en TM301 et TM302) qui à son tour alimente la carte de régulation en CN200 (mesure effectuée à 300vdc).
Pour agrandir les images, cliquez dessus.


19 octobre 2026 à 19:49
Réponse 20 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour.
Donc on avance. La carte de l'UI ci-dessus présente un encéphalogramme complètement plat, et cela explique votre panne globale. Alim HS due à l'un de ses composants, ou parce qu'une surconsommation à l'un des secondaires l'aura fait trépasser.
Vos photos sont à trop faible définition pour que je puisse les exploiter avec profit. Si vous avez envoyé des photos plus riches en pixels, merci au modérateur de m'envoyer les versions originales. Si le bridage est de votre fait, alors renvoyez d'autres photos avec une meilleure définition, éventuellement des gros plans recto verso de la zone alim.
On peut suspecter en 1er le régulateur primaire, qui semble être de la famille TOP2xx, merci de donner sa référence complète pour m'aider à proposer de futures mesures (je n'ai pas le schéma de la carte). Il y a un autre régulateur, peut-être un 7805, qui touche le "gros" condensateur violet. Merci de préciser sa référence à lui aussi.
Donc on avance. La carte de l'UI ci-dessus présente un encéphalogramme complètement plat, et cela explique votre panne globale. Alim HS due à l'un de ses composants, ou parce qu'une surconsommation à l'un des secondaires l'aura fait trépasser.
Vos photos sont à trop faible définition pour que je puisse les exploiter avec profit. Si vous avez envoyé des photos plus riches en pixels, merci au modérateur de m'envoyer les versions originales. Si le bridage est de votre fait, alors renvoyez d'autres photos avec une meilleure définition, éventuellement des gros plans recto verso de la zone alim.
On peut suspecter en 1er le régulateur primaire, qui semble être de la famille TOP2xx, merci de donner sa référence complète pour m'aider à proposer de futures mesures (je n'ai pas le schéma de la carte). Il y a un autre régulateur, peut-être un 7805, qui touche le "gros" condensateur violet. Merci de préciser sa référence à lui aussi.
20 octobre 2026 à 10:11
Réponse 21 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour.
Ci-dessous des photos avec une meilleure définition.
J'espère qu'elles seront exploitables.
Malheureusement, je n'ai pas encore trouvé de schéma pour cette carte.
Le composant en IC2 (Proche du gros condensateur en C15) est un TOP244YN et celui en IC5 (Proche du grand condensateur violet C18) est marqué de 17805CP 233 H44.
Pour agrandir les images, cliquez dessus.


Ci-dessous des photos avec une meilleure définition.
J'espère qu'elles seront exploitables.
Malheureusement, je n'ai pas encore trouvé de schéma pour cette carte.
Le composant en IC2 (Proche du gros condensateur en C15) est un TOP244YN et celui en IC5 (Proche du grand condensateur violet C18) est marqué de 17805CP 233 H44.
Pour agrandir les images, cliquez dessus.


20 octobre 2026 à 11:48
Réponse 22 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Meilleure définition? Ben non. Les nouvelles photos comme les anciennes sont en 1024 pixels dans la plus grande dimension, c'est insuffisant : ces photos sont mon outil de travail. 1024 correspond à des appareils photo du début des années 2000. Les smartphones récents sont plutôt en 4 ou 5000 de large.
Ou alors le modérateur les a réduites sans faire attention à ma demande...
Pour les références, OK. Je reviendrai avec des mesures à faire. Le 17805CP est bien un 7805, régulateur 5V.
Ou alors le modérateur les a réduites sans faire attention à ma demande...
Pour les références, OK. Je reviendrai avec des mesures à faire. Le 17805CP est bien un 7805, régulateur 5V.
20 octobre 2026 à 12:57
Réponse 23 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Les photos originales semblent bridées par le forum.
Si vous désirez je peux transmettre par mail et aussi faire d'autres photos sur des secteurs plus ciblés de cette pcb.
Si vous désirez je peux transmettre par mail et aussi faire d'autres photos sur des secteurs plus ciblés de cette pcb.
20 octobre 2026 à 13:00
Réponse 24 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Les photos sont en définitions 4000x3000 pixels.
Elle font environ 5Mo approximativement.
Elle font environ 5Mo approximativement.
20 octobre 2026 à 13:05
Réponse 25 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour Crevette07.
Faites-nous parvenir les photos dans la résolution d'origine en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com, et nous les transférerons à Dom-Aom.
Cordialement.
Faites-nous parvenir les photos dans la résolution d'origine en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com, et nous les transférerons à Dom-Aom.
Cordialement.
20 octobre 2026 à 14:26
Réponse 26 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour Bricovidéo, merci pour votre intervention.
J'envoie les photos par mail.
Cordialement.
J'envoie les photos par mail.
Cordialement.
20 octobre 2026 à 16:34
Réponse 27 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Faute de photos pour le moment, voici quelques mesures à faire. Le TOP est un circuit complexe, sa doc fait 52 pages... Il a 5 pattes, puis une autre après une absente, donc 1 à 5, puis 7. La référence est le radiateur percé, mettez toujours le fil noir dessus pour les mesures de tensions. Attention à ne pas faire de court-jus avec l'autre pointe, si elle touche 2 endroits en même temps.
1/ Entre radiateur et patte 7, de l'ordre de 320VDC si le TOP est au repos, peut-être plus s'il fonctionne, utiliser le calibre le plus fort (1000V?). Si pas de tension, le transfo pourrait être coupé.
2/ Entre radiateur et patte 1, quelques volts. Si 0, alors l'alim basse tension interne du TOP ne fonctionne plus, il faudra le changer.
3/ Hors tension, mesurer la résistance entre les pattes 2 et 7, de l'ordre de 2 MegOhms. Si résistance infinie, il faudra la changer. Essayez de la repérer sur la carte.
Si tout est bon, le TOP peut être quand même HS si une de ses protections internes dysfonctionne et le met en mode alerte. Par exemple la protection thermique, celle de la tension d'entrée trop forte, etc...
1/ Entre radiateur et patte 7, de l'ordre de 320VDC si le TOP est au repos, peut-être plus s'il fonctionne, utiliser le calibre le plus fort (1000V?). Si pas de tension, le transfo pourrait être coupé.
2/ Entre radiateur et patte 1, quelques volts. Si 0, alors l'alim basse tension interne du TOP ne fonctionne plus, il faudra le changer.
3/ Hors tension, mesurer la résistance entre les pattes 2 et 7, de l'ordre de 2 MegOhms. Si résistance infinie, il faudra la changer. Essayez de la repérer sur la carte.
Si tout est bon, le TOP peut être quand même HS si une de ses protections internes dysfonctionne et le met en mode alerte. Par exemple la protection thermique, celle de la tension d'entrée trop forte, etc...
20 octobre 2026 à 17:27
Réponse 28 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonsoir.
Photos toujours pas reçue ???
Photos toujours pas reçue ???
20 octobre 2026 à 20:15
Réponse 29 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour Bricovidéo.
Les photos ont bien été envoyées sur swisstransfer.com
Cordialement.
Les photos ont bien été envoyées sur swisstransfer.com
Cordialement.
21 octobre 2026 à 09:25
Réponse 30 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour.
Photos reçues... c'est quand même autre chose! J'attends le résultat des dernières mesures proposées pour aller plus loin. Absent cet AM.
Photos reçues... c'est quand même autre chose! J'attends le résultat des dernières mesures proposées pour aller plus loin. Absent cet AM.
21 octobre 2026 à 11:46
Réponse 31 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour.
Je suis désolé, ma boîte email réduisait automatiquement les photos alors je suis passé par un service de cloud qui apparemment n'aller pas non plus, du coup j'ai finis par utiliser le site indiqué par Bricovidéo (swisstransfer) pour transmettre les photos originales.
Concernant les mesures j'envoie les résultats cette après midi.
Cordialement.
Je suis désolé, ma boîte email réduisait automatiquement les photos alors je suis passé par un service de cloud qui apparemment n'aller pas non plus, du coup j'ai finis par utiliser le site indiqué par Bricovidéo (swisstransfer) pour transmettre les photos originales.
Concernant les mesures j'envoie les résultats cette après midi.
Cordialement.
21 octobre 2026 à 13:31
Réponse 32 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Me revoilà avec les résultats des différentes mesures :
Pour le TOP244YN : Entre le radiateur et la patte 7, je mesure 325Vdc. Entre le radiateur et la patte 1, je mesure 0Vdc.
Pour la résistance entre les pattes 2 et 7 du TOP qui doit mesurer 2 MOhms, je ne la visualise pas.
Je trouve R1 qui se trouve au verso de la carte sous le TOP mais semble se situer entre les pattes 3 et 5 du TOP.
C'est une résistance CMS marquée 123.(Valeur 12 KOhms ?).
Je là mesure à 5,8 Ohms.
Il y a en périphérie du TOP d'autres résistances CMS (R4 et R5) mais ne font pas 2 MOhms.
Je vous transmets des photos plus ciblées sur le TOP, qui je l'espère, pourront permettre de visualiser cette résistance.
Pour agrandir les images, cliquez dessus.



Pour le TOP244YN : Entre le radiateur et la patte 7, je mesure 325Vdc. Entre le radiateur et la patte 1, je mesure 0Vdc.
Pour la résistance entre les pattes 2 et 7 du TOP qui doit mesurer 2 MOhms, je ne la visualise pas.
Je trouve R1 qui se trouve au verso de la carte sous le TOP mais semble se situer entre les pattes 3 et 5 du TOP.
C'est une résistance CMS marquée 123.(Valeur 12 KOhms ?).
Je là mesure à 5,8 Ohms.
Il y a en périphérie du TOP d'autres résistances CMS (R4 et R5) mais ne font pas 2 MOhms.
Je vous transmets des photos plus ciblées sur le TOP, qui je l'espère, pourront permettre de visualiser cette résistance.
Pour agrandir les images, cliquez dessus.



21 octobre 2026 à 15:27
Réponse 33 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Concernant la carte de régulation (K07bs-0704hue-c1) de l'UE, j'ai repris la mesure sur C18.
Quand je pointe le cordon noir du multimètre sur la masse commune (donc le + de C18) et le cordon rouge sur la bande blanche de ce condensateur (donc le -) je mesure bien -9Vdc (-8v sur le schéma).
Quand je pointe le cordon noir du multimètre sur la masse commune (donc le + de C18) et le cordon rouge sur la bande blanche de ce condensateur (donc le -) je mesure bien -9Vdc (-8v sur le schéma).
21 octobre 2026 à 19:29
Réponse 34 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonsoir à toutes et à tous.
Suite à une faille mondiale de sécurité du PHP (langage informatique) utilisé par nos serveurs, nous avons bloqué temporairement l'envoi des pièces jointes (photos, PDF...).
Nous allons essayer de rétablir prochainement ce problème.
Cordialement. L'équipe de Bricovidéo.
Suite à une faille mondiale de sécurité du PHP (langage informatique) utilisé par nos serveurs, nous avons bloqué temporairement l'envoi des pièces jointes (photos, PDF...).
Nous allons essayer de rétablir prochainement ce problème.
Cordialement. L'équipe de Bricovidéo.
21 octobre 2026 à 20:22
Réponse 36 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour.
Donc le bout du tunnel semble en vue. La tension nulle sur la patte 1 indique soit que l'alim interne du TOP est HS, soit que cette patte 1 voit un CtCt dans les composants qui y sont reliés.
Pour identifier la cause réelle, hors tension mesurez la résistance entre patte 1 et radiateur. Si vous trouvez une valeur faible (disons moins de 100 ohms), alors le condensateur C11 relié à cette patte pourra être en CtCt. A confirmer sur ses soudures. 6LK, changer le condo résoudra la panne.
Si pas de problème patte 1, alors commandez quelque part un TOP identique ; attention, il y a des versions "dual in line", il faut impérativement prendre un suffixe YN.
Pour ce qui est de l'absence de la 2 MOhms, le concepteur de la carte a apparemment inhibé certaines protections en reliant la patte 2 au radiateur. Si vous vérifiez la présence de ce CtCt voulu (la peinture blanche masque les pistes), alors on laisse tomber.
Donc le bout du tunnel semble en vue. La tension nulle sur la patte 1 indique soit que l'alim interne du TOP est HS, soit que cette patte 1 voit un CtCt dans les composants qui y sont reliés.
Pour identifier la cause réelle, hors tension mesurez la résistance entre patte 1 et radiateur. Si vous trouvez une valeur faible (disons moins de 100 ohms), alors le condensateur C11 relié à cette patte pourra être en CtCt. A confirmer sur ses soudures. 6LK, changer le condo résoudra la panne.
Si pas de problème patte 1, alors commandez quelque part un TOP identique ; attention, il y a des versions "dual in line", il faut impérativement prendre un suffixe YN.
Pour ce qui est de l'absence de la 2 MOhms, le concepteur de la carte a apparemment inhibé certaines protections en reliant la patte 2 au radiateur. Si vous vérifiez la présence de ce CtCt voulu (la peinture blanche masque les pistes), alors on laisse tomber.
22 octobre 2026 à 10:17
Réponse 37 d'un humain du forum climatisation
Invité

Panne pompe à chaleur Atlantic Alfea Extensa
Invité
Bonjour.
Merci pour votre diagnostic, je vais faire ces mesures dès que possible et reviens vers vous.
Concernant la résistance (CMS) R1 marquée 123 (12kohms ?) que je mesure à 5,8 ohms, qu'en pensez-vous, dois-je la remplacer ?
Merci par avance pour votre réponse.
Cordialement.
Merci pour votre diagnostic, je vais faire ces mesures dès que possible et reviens vers vous.
Concernant la résistance (CMS) R1 marquée 123 (12kohms ?) que je mesure à 5,8 ohms, qu'en pensez-vous, dois-je la remplacer ?
Merci par avance pour votre réponse.
Cordialement.
22 octobre 2026 à 16:25
Réponse 38 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Si votre 123 (oui, 12k) est bien placée entre 3 et 5, alors elle correspondrait à R2 dans le schéma suggéré par le fabricant du TOP. Mais on a aussi une R5 à 6.8 ohms, qui pourrait correspondre à votre mesure si C5 est en CtCt et si des dommages intervenus dans le TOP font que C et X sont en CtCt. Normalement, une CMS ne peut pas passer de 12000 à 6 ohms, donc laissez la en place. Si vous dessoudez le TOP, je parie que cette 123 apparaîtra bien comme une 12k.
Pour agrandir l'image, cliquez dessus.

Pour agrandir l'image, cliquez dessus.

22 octobre 2026 à 18:21
Réponse 39 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Ok, le schéma posté est bien parlant.
Je vais effectuer les mesures que vous m'avez indiqué ce soir.
Dès que c'est fait, je poste les résultats.
Cordialement.
Je vais effectuer les mesures que vous m'avez indiqué ce soir.
Dès que c'est fait, je poste les résultats.
Cordialement.
22 octobre 2026 à 18:42
Réponse 40 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Me revoici avec les mesures :
Entre la patte 1 et le radiateur du TOP, je mesure 5,74 KOhms.
J'ai effectué un test de continuité entres les différentes pattes du TOP et son radiateur, je trouve pattes 2; 3; 4; 5 et radiateur en commun.
Entre la patte 1 et le radiateur du TOP, je mesure 5,74 KOhms.
J'ai effectué un test de continuité entres les différentes pattes du TOP et son radiateur, je trouve pattes 2; 3; 4; 5 et radiateur en commun.
22 octobre 2026 à 22:10
Réponse 41 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour.
Je me pose la question de qu'est ce qui aurait pu détruire ce TOP, une surtension, une micro coupure du réseau, l'usure du composant, un autre composant, ...
L'origine de cette destruction est difficile à localiser.
J'espère néanmoins que d'autres composants ne soient pas endommagés.
Bien cordialement.
Je me pose la question de qu'est ce qui aurait pu détruire ce TOP, une surtension, une micro coupure du réseau, l'usure du composant, un autre composant, ...
L'origine de cette destruction est difficile à localiser.
J'espère néanmoins que d'autres composants ne soient pas endommagés.
Bien cordialement.
23 octobre 2026 à 10:18
Réponse 42 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour.
Dans le schéma post 38, vous avez apparemment la source de courant (les 2 cercles en haut à droite) qui ne fonctionne plus. En effet, la patte C, que vous mesurez à 6 kOhms, devrait autoriser la montée de la tension Vc. Donc le TOP est bien HS et il faut le changer.
C'est le genre de panne qui arrive sur des régulateurs similaires. Chez Hitachi, on a pléthore de défaillances dues aux régulateurs employés, de la famille STRFxxxx. C'est comme un joint de culasse, ça vous arrive on ne sait pas pourquoi (en général).
Photo 1 du post 32, on voit que les pattes 2, 4 et 5 sont probablement reliées par le circuit imprimé. La 4 est reliée au radiateur par construction. Quant à la 3, vous l'avez vue à 5 ohms ; le test de continuité est assez grossier et bippe pour des résistances inférieures à quelques dizaines d'ohms.
Dans le schéma post 38, vous avez apparemment la source de courant (les 2 cercles en haut à droite) qui ne fonctionne plus. En effet, la patte C, que vous mesurez à 6 kOhms, devrait autoriser la montée de la tension Vc. Donc le TOP est bien HS et il faut le changer.
C'est le genre de panne qui arrive sur des régulateurs similaires. Chez Hitachi, on a pléthore de défaillances dues aux régulateurs employés, de la famille STRFxxxx. C'est comme un joint de culasse, ça vous arrive on ne sait pas pourquoi (en général).
Photo 1 du post 32, on voit que les pattes 2, 4 et 5 sont probablement reliées par le circuit imprimé. La 4 est reliée au radiateur par construction. Quant à la 3, vous l'avez vue à 5 ohms ; le test de continuité est assez grossier et bippe pour des résistances inférieures à quelques dizaines d'ohms.
23 octobre 2026 à 16:16
Réponse 43 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Ok, merci pour vos explications très précises.
Je vais de ce pas commander un TOP.
Je ne suis pas sûr de commander sur Ali car j'ai peur que ce soit de la contrefaçon.
Du coup, dès que je le reçois et soudé, je vous tiens informé.
Merci bien.
Je vais de ce pas commander un TOP.
Je ne suis pas sûr de commander sur Ali car j'ai peur que ce soit de la contrefaçon.
Du coup, dès que je le reçois et soudé, je vous tiens informé.
Merci bien.
23 octobre 2026 à 19:34
Réponse 44 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour,
Pour information, j'ai passé commande du TOP sur TME.eu.
Cordialement.
Pour information, j'ai passé commande du TOP sur TME.eu.
Cordialement.
25 octobre 2026 à 21:47
Réponse 45 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonsoir.
J'ai dessoudé non sans mal le TOP de son circuit imprimé.
J'ai mesuré la résistance CMS R1 marquée 123, elle est bien de 12kohms après avoir retiré le TOP, vous aviez raison.
Cordialement.
J'ai dessoudé non sans mal le TOP de son circuit imprimé.
J'ai mesuré la résistance CMS R1 marquée 123, elle est bien de 12kohms après avoir retiré le TOP, vous aviez raison.
Cordialement.
26 octobre 2026 à 23:15
Réponse 46 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonsoir.
Comme promis, voici des nouvelles concernant la panne sur ma PAC Atlantic.
J'ai bien reçu le TOP et je l'ai soudé en lieu et place de celui dessoudé auparavant.
J'ai eu du mal à dessouder les 6 pattes de ce composant (vieux étain sans plomb?), ce qui m'a valu une détérioration des pistes ainsi que l'arrachage de la résistance CMS R4.
(Je l'ai remplacé par une aux dimensions supérieures car je n'ai pas trouvé la bonne taille dans mes composants de récupération).
J'ai ensuite alimenté la carte en 230VAC et les leds LED1 et LED2 se sont mises à clignoter (sûrement pour signaler un code erreur).
J'ai oublié de faire des mesures sur le secondaire comme vous m'aviez fait faire auparavant.
Ensuite, j'ai rebranché la carte dans l'UI et formidable, la carte s'est remise a faire le petit bruit aigu habituel.
Je mets la PAC en position confort et surprise l'unité extérieure démarre enfin!
Alors je voudrai vous remercier et tout particulièrement Dom-Aom pour votre aide à la résolution de cette panne.
Ma famille et moi même sommes heureux d'avoir enfin du chauffage.
Ci-dessous, des photos qui illustrent le remplacement de ce composant défaillant.
Pour agrandir les images, cliquez dessus.








Comme promis, voici des nouvelles concernant la panne sur ma PAC Atlantic.
J'ai bien reçu le TOP et je l'ai soudé en lieu et place de celui dessoudé auparavant.
J'ai eu du mal à dessouder les 6 pattes de ce composant (vieux étain sans plomb?), ce qui m'a valu une détérioration des pistes ainsi que l'arrachage de la résistance CMS R4.
(Je l'ai remplacé par une aux dimensions supérieures car je n'ai pas trouvé la bonne taille dans mes composants de récupération).
J'ai ensuite alimenté la carte en 230VAC et les leds LED1 et LED2 se sont mises à clignoter (sûrement pour signaler un code erreur).
J'ai oublié de faire des mesures sur le secondaire comme vous m'aviez fait faire auparavant.
Ensuite, j'ai rebranché la carte dans l'UI et formidable, la carte s'est remise a faire le petit bruit aigu habituel.
Je mets la PAC en position confort et surprise l'unité extérieure démarre enfin!

Alors je voudrai vous remercier et tout particulièrement Dom-Aom pour votre aide à la résolution de cette panne.
Ma famille et moi même sommes heureux d'avoir enfin du chauffage.
Ci-dessous, des photos qui illustrent le remplacement de ce composant défaillant.
Pour agrandir les images, cliquez dessus.








01 novembre 2026 à 22:55
Réponse 47 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour à toutes et à tous.
Notre forum vous a aidé, aidez le forum !
Fermeture définitive possible des forums.
Dans un futur proche, vous ne pourrez poser vos questions qu'à des intelligences artificielles.
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe des forums de Bricovidéo
L'intelligence artificielle va-elle tuer Internet.
Quand l'intelligence artificielle répond n'importe quoi.
Notre forum vous a aidé, aidez le forum !
Fermeture définitive possible des forums.
Dans un futur proche, vous ne pourrez poser vos questions qu'à des intelligences artificielles.
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe des forums de Bricovidéo
L'intelligence artificielle va-elle tuer Internet.
Quand l'intelligence artificielle répond n'importe quoi.
01 novembre 2026 à 23:18
Réponse 48 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Goude!
Très heureux pour vous, et ce fut agréable pour moi d'avoir quelqu'un qui fait confiance et suit les "instructions". Pour R4, vous aviez la place de mettre une résistance classique, dont les soudures auraient été plus fiables, mais j'imagine que vous avez vérifié que R4 était bien connectée des 2 côtés.
Bon hiver au chaud. Dom.
Très heureux pour vous, et ce fut agréable pour moi d'avoir quelqu'un qui fait confiance et suit les "instructions". Pour R4, vous aviez la place de mettre une résistance classique, dont les soudures auraient été plus fiables, mais j'imagine que vous avez vérifié que R4 était bien connectée des 2 côtés.
Bon hiver au chaud. Dom.
02 novembre 2026 à 10:13
Réponse 49 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour.
Oui, ayant des notions très réduites en électronique (BEP d'il y a 30 ans), je ne peux que faire confiance aux personnes plus qualifiées.
Oui, ayant des notions très réduites en électronique (BEP d'il y a 30 ans), je ne peux que faire confiance aux personnes plus qualifiées.
02 novembre 2026 à 12:08
Réponse 50 d'un humain du forum climatisation
Panne pompe à chaleur Atlantic Alfea Extensa
Bonjour Crevette07.
Merci pour votre participation à la cagnotte solidaire de Bricovidéo.
Cordialement, l'équipe du forum climatisation.
Merci pour votre participation à la cagnotte solidaire de Bricovidéo.
Cordialement, l'équipe du forum climatisation.
02 novembre 2026 à 15:05
