Questions dépannage climatisation : Panne pompe à chaleur air/air Hitachi
Bonjour à tous,
Merci de bien vouloir vous pencher sur mon problème...
Installation :
Marque Hitachi
Groupe Extérieur RAM 80QH5 en liaison avec 4 unités intérieures.
- 3 RAK 18 NH5 et
- 1 RAK 50 NH5
2 UI "RAK18NH5" ne fonctionnent plus les deux autres UI de ce groupe sont opérationnelles
Code défaut sur les deux UI en panne : led minuterie = 4 clignotements....
Est-ce que ces renseignements sont suffisants pour établir un diagnostique ?
Dans l'attente de vos conseils merci.
Merci de bien vouloir vous pencher sur mon problème...
Installation :
Marque Hitachi
Groupe Extérieur RAM 80QH5 en liaison avec 4 unités intérieures.
- 3 RAK 18 NH5 et
- 1 RAK 50 NH5
2 UI "RAK18NH5" ne fonctionnent plus les deux autres UI de ce groupe sont opérationnelles
Code défaut sur les deux UI en panne : led minuterie = 4 clignotements....
Est-ce que ces renseignements sont suffisants pour établir un diagnostique ?
Dans l'attente de vos conseils merci.
13 décembre 2021 à 15:49
Réponse 1 du forum-climatisation
Panne pompe à chaleur air/air Hitachi
Bonjour.
Il s'agit d'un problème avec le groupe extérieur.
Il faudrait aller l'ouvrir et nous indiquer aussi quelles leds clignotent et combien de fois :
Elles sont nommées LD301, LD302, LD303 et LD304
Il y a de grandes chances que ce soit un problème de câblage ou communication avec les 2 UI en question.
Profitez-en que le groupe extérieur soit ouvert pour vérifier les connexions (attention, coupez bien l'électricité du groupe avant de mettre les mains à l'intérieur).
Il s'agit d'un problème avec le groupe extérieur.
Il faudrait aller l'ouvrir et nous indiquer aussi quelles leds clignotent et combien de fois :
Elles sont nommées LD301, LD302, LD303 et LD304
Il y a de grandes chances que ce soit un problème de câblage ou communication avec les 2 UI en question.
Profitez-en que le groupe extérieur soit ouvert pour vérifier les connexions (attention, coupez bien l'électricité du groupe avant de mettre les mains à l'intérieur).
13 décembre 2021 à 16:36
Réponse 2 du forum-climatisation
Panne pompe à chaleur air/air Hitachi
Bonjour.
J'ajouterai que c'est une machine complexe qui est bi-compresseur (2 demi-machines presque indépendantes), avec une grosse carte sur laquelle sont plantées 2 autres cartes qui portent l'intelligence de chaque demi-machine. Vous avez donc 2 jeux de LD301-304.
J'ajouterai que c'est une machine complexe qui est bi-compresseur (2 demi-machines presque indépendantes), avec une grosse carte sur laquelle sont plantées 2 autres cartes qui portent l'intelligence de chaque demi-machine. Vous avez donc 2 jeux de LD301-304.
13 décembre 2021 à 17:25
Réponse 3 du forum-climatisation
Panne pompe à chaleur air/air Hitachi
OUAHHH quelle réactivité Bravo et merci à Lagass et Dom-Aom
Je ne pourrais vérifier le clignotement des leds que demain...
La précision apportée par Dom-Aom semblerait expliquer la raison pour laquelle seulement 2 UI sur 4 sont en panne...
Avant de mettre les mains dans la machine et afin de me guider dans mes recherches savez vous si il existe un "éclaté" de ce groupe extérieur RAM 80 QH5 indiquant l'emplacement de la grosse et des 2 petites cartes à contrôler ?
Je ne pourrais vérifier le clignotement des leds que demain...
La précision apportée par Dom-Aom semblerait expliquer la raison pour laquelle seulement 2 UI sur 4 sont en panne...
Avant de mettre les mains dans la machine et afin de me guider dans mes recherches savez vous si il existe un "éclaté" de ce groupe extérieur RAM 80 QH5 indiquant l'emplacement de la grosse et des 2 petites cartes à contrôler ?
13 décembre 2021 à 17:56
Réponse 4 du forum-climatisation
Panne pompe à chaleur air/air Hitachi

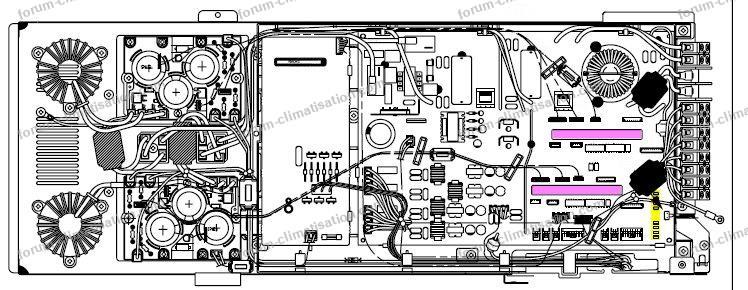

Pas besoin d'éclaté, enlevez le capot et tout se voit. En rose les 2 petites cartes, qui sont plutôt des modules hybrides (soudés). Led LEDs de diag sont en jaune.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
13 décembre 2021 à 18:36
Réponse 5 du forum-climatisation
Panne pompe à chaleur air/air Hitachi
Eh bien voila...
Plein de courage ce matin j'ai commencé par couper l'alim du groupe extérieur sur mon tableau de protection, attendu 5 bonnes minutes, puis réalimenté.
Ensuite une par une j'ai remis en marcher les 4 ui.....
Ça fait maintenant plus de 3 heures que l'ensemble fonctionne parfaitement.
J'aurais peut-être dû commencer par ça....
Sachant par expérience qu'il vaut mieux ne rien toucher à une machine qui fonctionne je ne vais pas mettre les mains dans la bête.
Pensez-vous que je puisse être serein quant à la suite ??
En tout cas à nouveau un grand merci à vous deux pour votre disponibilité.
Bien cordialement.
Plein de courage ce matin j'ai commencé par couper l'alim du groupe extérieur sur mon tableau de protection, attendu 5 bonnes minutes, puis réalimenté.
Ensuite une par une j'ai remis en marcher les 4 ui.....
Ça fait maintenant plus de 3 heures que l'ensemble fonctionne parfaitement.
J'aurais peut-être dû commencer par ça....
Sachant par expérience qu'il vaut mieux ne rien toucher à une machine qui fonctionne je ne vais pas mettre les mains dans la bête.
Pensez-vous que je puisse être serein quant à la suite ??
En tout cas à nouveau un grand merci à vous deux pour votre disponibilité.
Bien cordialement.
14 décembre 2021 à 12:27
Réponse 6 du forum-climatisation
Panne pompe à chaleur air/air Hitachi
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe de Bricovideo
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe de Bricovideo
14 décembre 2021 à 12:37
Réponse 7 du forum-climatisation
Panne pompe à chaleur air/air Hitachi
Bonjour.
Votre manip, certes efficace apparemment, n'est pas des plus avisées. Car en n'ouvrant pas le capot, le code erreur stocké lors de la panne s'est envolé sans que vous ne le notiez... Il est possible qu'une demi-machine se soit plantée comme un ordi et que votre reset guérisse définitivement CETTE panne, mais vous pouvez aussi avoir une panne intermittente qui va revenir ; donc serein, pas forcément..
Votre manip, certes efficace apparemment, n'est pas des plus avisées. Car en n'ouvrant pas le capot, le code erreur stocké lors de la panne s'est envolé sans que vous ne le notiez... Il est possible qu'une demi-machine se soit plantée comme un ordi et que votre reset guérisse définitivement CETTE panne, mais vous pouvez aussi avoir une panne intermittente qui va revenir ; donc serein, pas forcément..
14 décembre 2021 à 17:45
