Question Dépannage Climatiseur : Climatiseur Ariagel SL120 ventilateur ne s’arrête pas
Bonjour.
Cette climatisation Ariagel SL120 produit du froid, mais le réglage de la vitesse du ventilateur n'a aucun effet (toujours en vitesse maximale).
Si on l'arrête avec la télécommande, elle s'éteint et ne produit plus de froid, mais le ventilateur continue de tourner.
Et si on la laisse en marche, elle dépasse la consigne, c'est-à-dire qu'elle continue de produire du froid indéfiniment.
Tout cela me fait penser qu'un triac est en court-circuit.
J'ai trouvé un BTA 08 600B, mais il n'est pas en court-circuit.
J'ai aussi un petit triac BT132 qui n'est pas en court-circuit.
Je n'ai pas de schéma (rien sur internet).
La carte électronique est marquée TC-2B 94V 0 (rien sur internet).
Elle date de 2001 et fonctionnait très bien.
Si quelqu'un a des informations à ce sujet... Merci.
Cette climatisation Ariagel SL120 produit du froid, mais le réglage de la vitesse du ventilateur n'a aucun effet (toujours en vitesse maximale).
Si on l'arrête avec la télécommande, elle s'éteint et ne produit plus de froid, mais le ventilateur continue de tourner.
Et si on la laisse en marche, elle dépasse la consigne, c'est-à-dire qu'elle continue de produire du froid indéfiniment.
Tout cela me fait penser qu'un triac est en court-circuit.
J'ai trouvé un BTA 08 600B, mais il n'est pas en court-circuit.
J'ai aussi un petit triac BT132 qui n'est pas en court-circuit.
Je n'ai pas de schéma (rien sur internet).
La carte électronique est marquée TC-2B 94V 0 (rien sur internet).
Elle date de 2001 et fonctionnait très bien.
Si quelqu'un a des informations à ce sujet... Merci.
07 juillet 2026 à 22:46
Réponse 1 forum climatisation-climatiseurs
Climatiseur Ariagel SL120 ventilateur ne s’arrête pas
Bonjour, relais collés, carte ?
Avec quelques belles photos Dom-Aom pourrait éventuellement vous aider.
Avec quelques belles photos Dom-Aom pourrait éventuellement vous aider.
08 juillet 2026 à 08:39
Réponse 2 forum climatisation-climatiseurs
Climatiseur Ariagel SL120 ventilateur ne s’arrête pas
Eh oui, mais sans garantie. On ne sait même pas ce qu'est cette machine : split classique, mobile split, mobile monobloc... Quel ventilateur tourne en permanence? Suivre sur la carte le chemin des fils qui partent au ventilateur concerné. Et une photo des 2 faces ne fera pas de mal.
Vous semblez avoir 2 pannes : le ventilo, et le non-arrêt à consigne atteinte...
Vous semblez avoir 2 pannes : le ventilo, et le non-arrêt à consigne atteinte...
08 juillet 2026 à 10:01
Réponse 3 forum climatisation-climatiseurs
Climatiseur Ariagel SL120 ventilateur ne s’arrête pas
Merci pour votre aide.
Il s'agit d'une climatisation classique avec une unité intérieure et une unité extérieure.
Le ventilateur de l'unité intérieure tourne en permanence à son maximum lorsqu'il est en marche, et je dirais à moitié lorsqu'il est arrêté avec la télécommande.
Il n'est pas facile de suivre les pistes sur la carte car elles passent sous des composants.
Il y a deux capteurs de température vérifiés au multimètre, présentant sensiblement la même résistance.

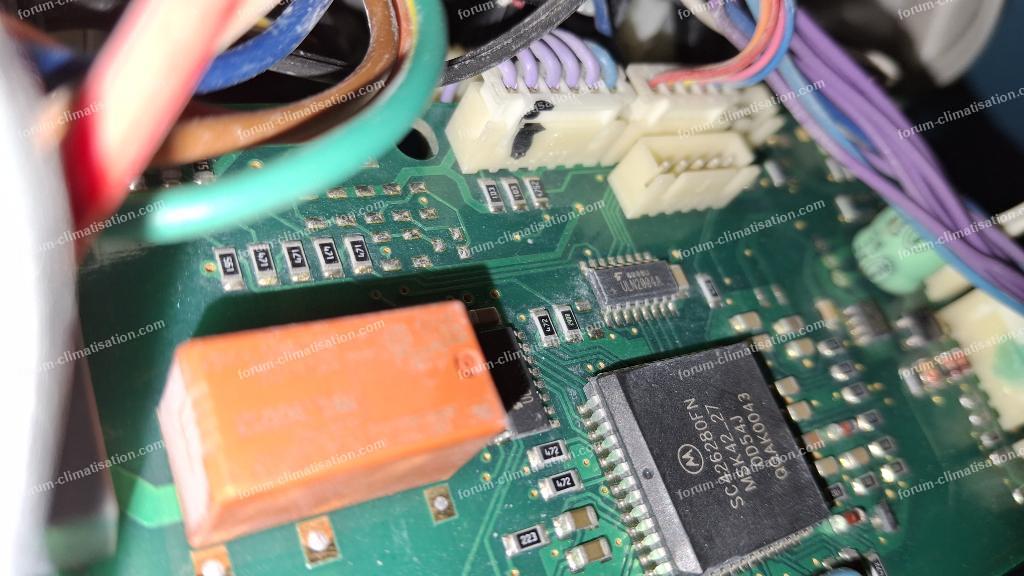

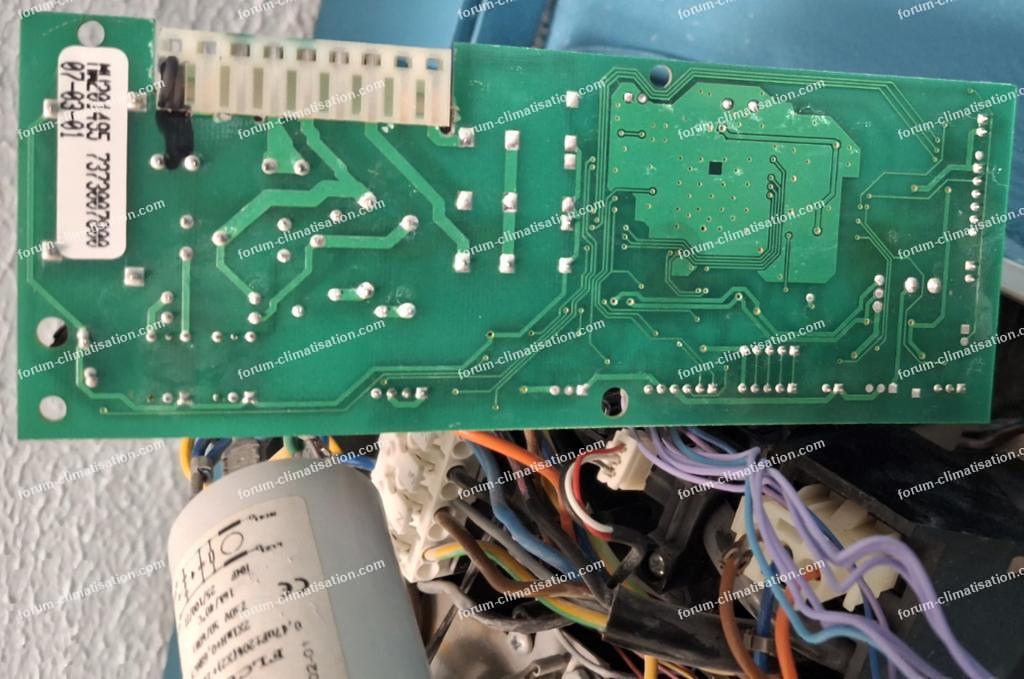

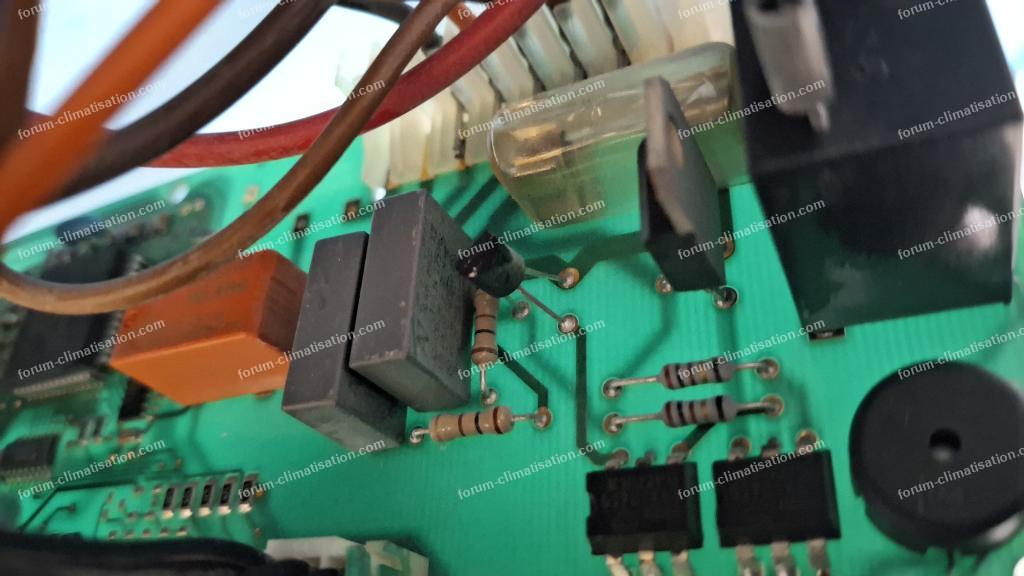

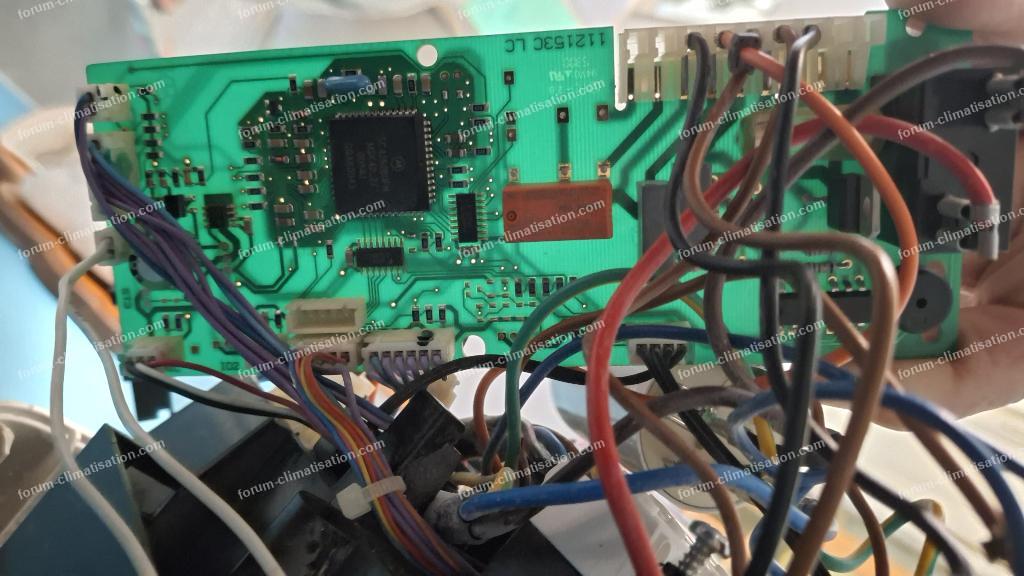

Pour agrandir les images, cliquez dessus.
Il s'agit d'une climatisation classique avec une unité intérieure et une unité extérieure.
Le ventilateur de l'unité intérieure tourne en permanence à son maximum lorsqu'il est en marche, et je dirais à moitié lorsqu'il est arrêté avec la télécommande.
Il n'est pas facile de suivre les pistes sur la carte car elles passent sous des composants.
Il y a deux capteurs de température vérifiés au multimètre, présentant sensiblement la même résistance.
Pour agrandir les images, cliquez dessus.
08 juillet 2026 à 17:13
Réponse 4 forum climatisation-climatiseurs
Climatiseur Ariagel SL120 ventilateur ne s’arrête pas
Bonjour.
Je parierai pour un relais collé.
Tapotez gentiment sur les relais avec le manche en plastique d'un tournevis.
Ce petit choc thermique/mécanique peut suffire à décoller les contacts.
Ne pas hésiter à changer les relais.
Je parierai pour un relais collé.
Tapotez gentiment sur les relais avec le manche en plastique d'un tournevis.
Ce petit choc thermique/mécanique peut suffire à décoller les contacts.
Ne pas hésiter à changer les relais.
08 juillet 2026 à 22:56
Réponse 5 forum climatisation-climatiseurs
Climatiseur Ariagel SL120 ventilateur ne s’arrête pas
Les 2 triacs semblent être attaqués par des optocoupleurs ou des optotriacs (la référence permettra de le savoir). Si la sortie de l'un d'eux est en court-circuit ou même résistive, cela pourra expliquer. Tester entre les 2 pattes câblées vers le centre de la carte (4 et 6) ; vers le bord de la carte, c'est la LED interne (1 et 3).
Sur une de mes clims, j'ai eu un problème de vitesse erratique dû à la trop faible résistance de gâchette (100 ohms sur votre carte). Un internaute du forum a eu le même souci, et j'ai pu lui faire appliquer ma modif.
Sur une de mes clims, j'ai eu un problème de vitesse erratique dû à la trop faible résistance de gâchette (100 ohms sur votre carte). Un internaute du forum a eu le même souci, et j'ai pu lui faire appliquer ma modif.
09 juillet 2026 à 00:22
Réponse 6 forum climatisation-climatiseurs
Climatiseur Ariagel SL120 ventilateur ne s’arrête pas
Merci.
Le ventilateur a trois fils. Je comprends qu'il y a un fil bleu commun, un autre déphasé par une capacité cachée sous le transformateur et le dernier fil arrive sur la carte.
En le suivant, j'arrive au triac BT132 commandé par un optocoupleur K3022.
Donc, je vais tester samedi après-midi du côté de la diode et du côté du triac.
Pour information, si je suis les pistes de l'autre triac BTA 08, j'arrive au gros relais qui alimente l'unité extérieure (c'est bon).
Le ventilateur a trois fils. Je comprends qu'il y a un fil bleu commun, un autre déphasé par une capacité cachée sous le transformateur et le dernier fil arrive sur la carte.
En le suivant, j'arrive au triac BT132 commandé par un optocoupleur K3022.
Donc, je vais tester samedi après-midi du côté de la diode et du côté du triac.
Pour information, si je suis les pistes de l'autre triac BTA 08, j'arrive au gros relais qui alimente l'unité extérieure (c'est bon).
10 juillet 2026 à 19:50
Réponse 7 forum climatisation-climatiseurs
Climatiseur Ariagel SL120 ventilateur ne s’arrête pas
Bonjour.
Je viens de démonter la carte.
J'ai environ 1v en fonction diode sur les optodiode et l'infini sur les optotriacs des photocoupleurs.
En effet j'ai des résistances de 100 ohms en série des optocoupleurs .Le triac en question n'est pas en court-circuit (environ 150Mohm) ce qui me chagrine c'est entre gâchette et A1 j'ai 300ohm et environ 0.25V en fonction diode.
Vu le prix, j'ai commandé des BT134 en remplacement des BT132épuisés, on verra bien.
Je viens de démonter la carte.
J'ai environ 1v en fonction diode sur les optodiode et l'infini sur les optotriacs des photocoupleurs.
En effet j'ai des résistances de 100 ohms en série des optocoupleurs .Le triac en question n'est pas en court-circuit (environ 150Mohm) ce qui me chagrine c'est entre gâchette et A1 j'ai 300ohm et environ 0.25V en fonction diode.
Vu le prix, j'ai commandé des BT134 en remplacement des BT132épuisés, on verra bien.
11 juillet 2026 à 14:46
Réponse 8 forum climatisation-climatiseurs
Climatiseur Ariagel SL120 ventilateur ne s’arrête pas
Bonjour à toutes et à tous.
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.
Fermeture définitive possible des forums.
Le pillage par l'intelligence artificielle
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.
Fermeture définitive possible des forums.
Le pillage par l'intelligence artificielle
11 juillet 2026 à 17:46
Réponse 9 forum climatisation-climatiseurs
Climatiseur Ariagel SL120 ventilateur ne s’arrête pas
Bonjour.
Désolé pour mon silence, j'étais absent 4 jours. Hélas pour vous, il est normal d'avoir une résistance pure entre gâchette et A1 sur des triacs. Bizarrement, cela n'est jamais mentionné dans les datasheets de triacs. Du coup les vôtres sont probablement bons. Cette résistance n'est pas gênante dans la mesure où l'on applique en principe de brèves impulsions sur la gâchette, et non des tensions/courants fixes.
Si j'étais vous, je changerais les opto et remplacerais les deux 100ohms de gâchettes par des 4.7kOhms, pour réduire drastiquement le courant de sortie des optos et du coup le courant de gâchette des triacs. Parce que les 100 ohms peuvent laisser passer des courants de 3A, c'est délirant vu que les triacs déclenchent à quelques dizaines de mA.
Désolé pour mon silence, j'étais absent 4 jours. Hélas pour vous, il est normal d'avoir une résistance pure entre gâchette et A1 sur des triacs. Bizarrement, cela n'est jamais mentionné dans les datasheets de triacs. Du coup les vôtres sont probablement bons. Cette résistance n'est pas gênante dans la mesure où l'on applique en principe de brèves impulsions sur la gâchette, et non des tensions/courants fixes.
Si j'étais vous, je changerais les opto et remplacerais les deux 100ohms de gâchettes par des 4.7kOhms, pour réduire drastiquement le courant de sortie des optos et du coup le courant de gâchette des triacs. Parce que les 100 ohms peuvent laisser passer des courants de 3A, c'est délirant vu que les triacs déclenchent à quelques dizaines de mA.
15 juillet 2026 à 07:38
Réponse 10 forum climatisation-climatiseurs
Climatiseur Ariagel SL120 ventilateur ne s’arrête pas
Merci pour tout.
Voici un Retex :
J'ai remonté la carte et depuis 6 jours tout marche impeccable sans avoir rien changé.
La seule manip que j'ai faite a été de débrancher TOUS les connecteurs pour analyser la carte sur l'établi !
Aucune trace d'humidité ou d'oxydation, carte impeccable.
Du coup ,mauvais contact sur 1 connecteur ??? (J'avais déjà débranché le gros connecteur ou arrive le 220v et ou part le fil vers le ventilateur).
Reste les connecteurs des 2 thermistances , de l'alim 24V, du bouton M/A, de l'effet Hall (pour la vitesse du ventilateur je pense), de la petite plaque où se trouve 3 diodes donc ,pour l'instant je ne touche plus a rien.
Je note bien votre réponse d'expert , qui s’avérera utile, si le problème réapparait.
Encore merci.
Voici un Retex :
J'ai remonté la carte et depuis 6 jours tout marche impeccable sans avoir rien changé.
La seule manip que j'ai faite a été de débrancher TOUS les connecteurs pour analyser la carte sur l'établi !
Aucune trace d'humidité ou d'oxydation, carte impeccable.
Du coup ,mauvais contact sur 1 connecteur ??? (J'avais déjà débranché le gros connecteur ou arrive le 220v et ou part le fil vers le ventilateur).
Reste les connecteurs des 2 thermistances , de l'alim 24V, du bouton M/A, de l'effet Hall (pour la vitesse du ventilateur je pense), de la petite plaque où se trouve 3 diodes donc ,pour l'instant je ne touche plus a rien.
Je note bien votre réponse d'expert , qui s’avérera utile, si le problème réapparait.
Encore merci.
