Question Forum Dépannage Climatisation : Pompe à chaleur Hitachi disjoncte
Bonjour à tous.
Je vous écris car je rencontre avec mon unité extérieure bi-split Ram53NP2E qui a 6 ans.
Marque Hitachi.
La pac fait disjoncter le 16 A.
Un technicien est passé et m a dit que c était la carte inverter.
Je l'ai changé, remis de la pâte thermique et ça a très bien refonctionné 4 h seulement.
Les symptômes précis sont les mêmes qu'avant le changement de carte inverter :
Mise sous tension et demande de froid.
Au bout de 2 a 3 minutes ça saute pile au moment de la demande de déclenchement du compresseur je pense.
J'ai débranché ventilateur et compresseur, pareil ça saute...
Il y a aussi ûe autre carte a côté qui grésille un peu je pense la carte de commande.
Je vous joins la photo du composant qui grésille c'est un espèce de transistor rectangulaire bleu en vue de dessus.
Est-ce elle qui pourrait tuer la carte inverter ??
Aussi sur le diode j'ai la lumière ld1351 qui clignote orange 7 fois d affilé et la ld1352 qui ne s allume pas.
Car avant de changer les 2 je voudrais être sur.
Merci beaucoup pour votre aide.
Je vous écris car je rencontre avec mon unité extérieure bi-split Ram53NP2E qui a 6 ans.
Marque Hitachi.
La pac fait disjoncter le 16 A.
Un technicien est passé et m a dit que c était la carte inverter.
Je l'ai changé, remis de la pâte thermique et ça a très bien refonctionné 4 h seulement.
Les symptômes précis sont les mêmes qu'avant le changement de carte inverter :
Mise sous tension et demande de froid.
Au bout de 2 a 3 minutes ça saute pile au moment de la demande de déclenchement du compresseur je pense.
J'ai débranché ventilateur et compresseur, pareil ça saute...
Il y a aussi ûe autre carte a côté qui grésille un peu je pense la carte de commande.
Je vous joins la photo du composant qui grésille c'est un espèce de transistor rectangulaire bleu en vue de dessus.
Est-ce elle qui pourrait tuer la carte inverter ??
Aussi sur le diode j'ai la lumière ld1351 qui clignote orange 7 fois d affilé et la ld1352 qui ne s allume pas.
Car avant de changer les 2 je voudrais être sur.
Merci beaucoup pour votre aide.
17 juin 2026 à 18:36
Réponse 1 forum-dépannage climatisation-climatiseurs
Pompe à chaleur Hitachi disjoncte
Bonjour Toto4457.
Nous n'avons pas reçu la photo que vous mentionnez dans votre question.
Vous pouvez nous la faire parvenir en répondant à ce message, ou en nous l'envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement, l'équipe du forum climatisation
Nous n'avons pas reçu la photo que vous mentionnez dans votre question.
Vous pouvez nous la faire parvenir en répondant à ce message, ou en nous l'envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement, l'équipe du forum climatisation
17 juin 2026 à 19:24
Réponse 2 forum-dépannage climatisation-climatiseurs
Pompe à chaleur Hitachi disjoncte
Merci voici la photo.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
17 juin 2026 à 20:12
Réponse 3 forum-dépannage climatisation-climatiseurs
Pompe à chaleur Hitachi disjoncte
Bonjour.
Est-ce que les 2 UI donnent chacune 4 clignotements? Êtes-vous sûr de vos noms de LED, 1351 et 1352? Ne serait-ce pas plutôt 301 et 302?...
Essayez la procédure ci-dessous.
Le truc bleu, c'est le transfo de l'alimentation basse tension. S'il grésille, c'est en général parce qu'il y a une surconsommation sur l'un des secondaires. Par exemple, l'IPM du compresseur (gros circuit avec plein de pattes) est alimenté en 330V continus et 15V continus. Si le 15V est +/- en court-circuit (CtCt), alors l'IPM serait HS, et l'alim pourrait grésiller.
Votre photo est en (trop) basse résolution, faites-en une plus précise de chaque carte, car je n'ai pas trouvé les schémas détaillés de cette clim.
Pour agrandir l'image, cliquez dessus.
Est-ce que les 2 UI donnent chacune 4 clignotements? Êtes-vous sûr de vos noms de LED, 1351 et 1352? Ne serait-ce pas plutôt 301 et 302?...
Essayez la procédure ci-dessous.
Le truc bleu, c'est le transfo de l'alimentation basse tension. S'il grésille, c'est en général parce qu'il y a une surconsommation sur l'un des secondaires. Par exemple, l'IPM du compresseur (gros circuit avec plein de pattes) est alimenté en 330V continus et 15V continus. Si le 15V est +/- en court-circuit (CtCt), alors l'IPM serait HS, et l'alim pourrait grésiller.
Votre photo est en (trop) basse résolution, faites-en une plus précise de chaque carte, car je n'ai pas trouvé les schémas détaillés de cette clim.
Pour agrandir l'image, cliquez dessus.
18 juin 2026 à 07:57
Réponse 4 forum-dépannage climatisation-climatiseurs
Pompe à chaleur Hitachi disjoncte
Bonjour.
Je vous remercie vivement pour votre réponse.

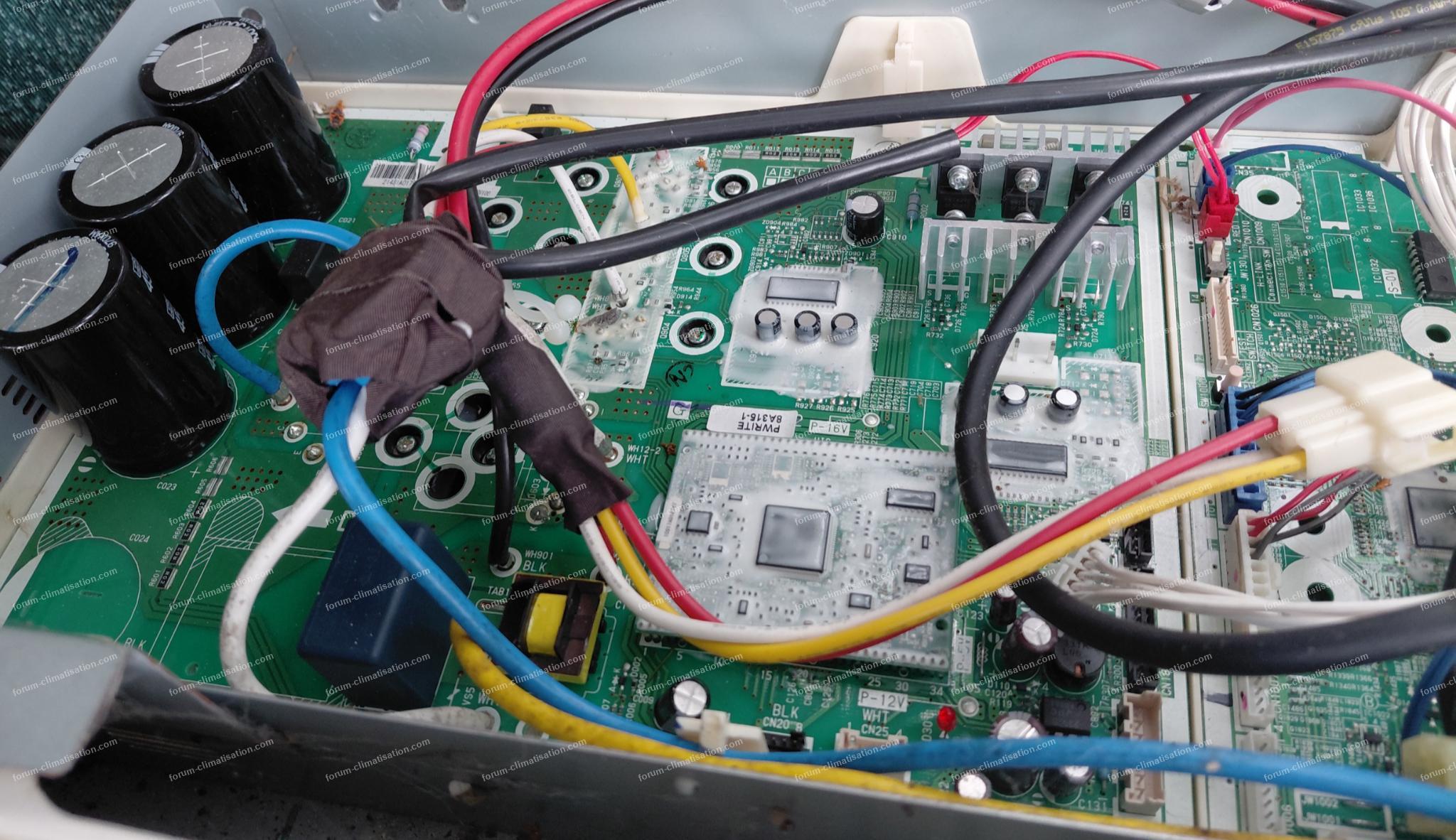

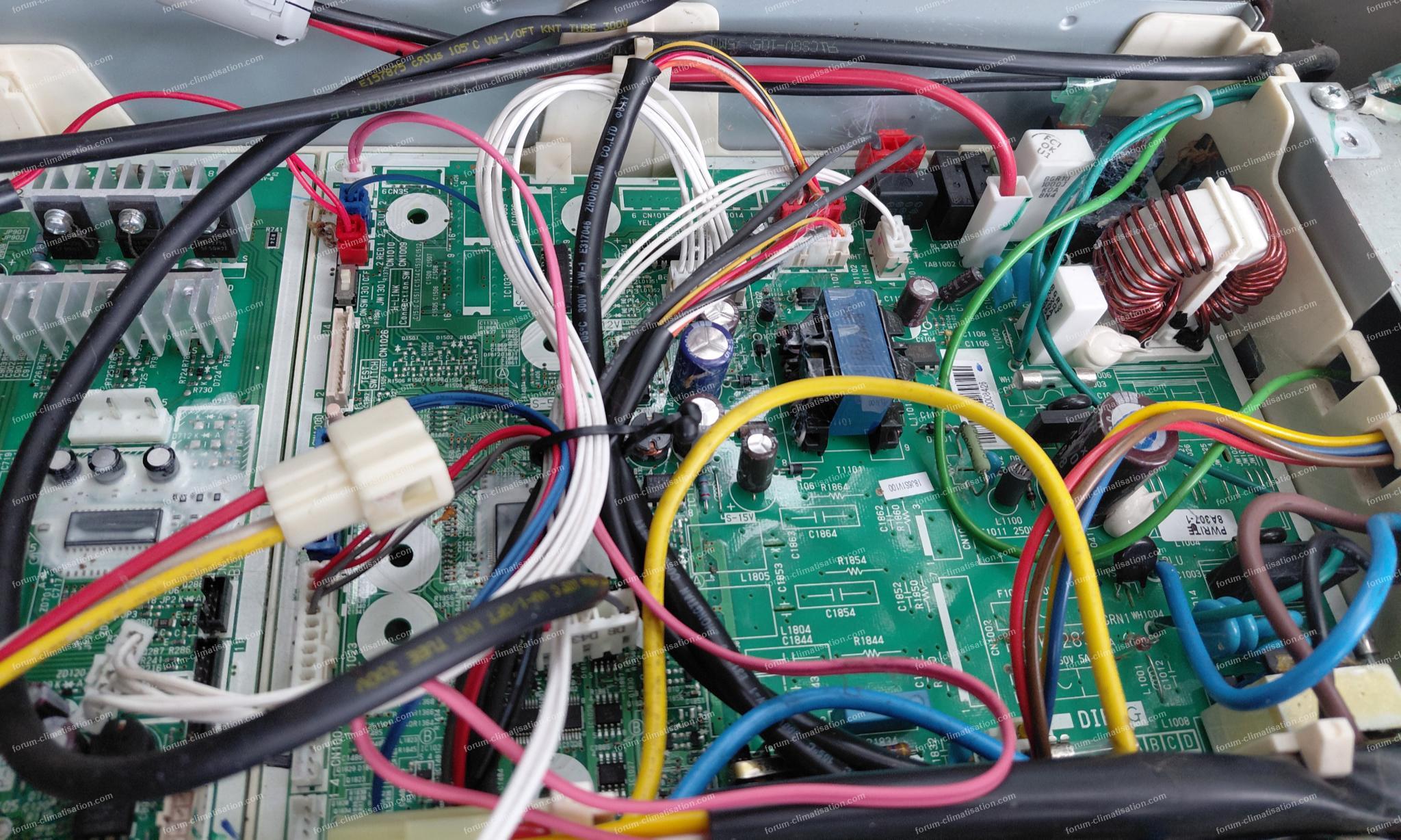

Je vous joins les deux photos des cartes.
Celle qui a été changée est la carte avec les trois gros condensateurs.
Oui, les LED sont bien 1351 et 1352 (si vous zoomez sur la carte PW main), vous pouvez les voir à côté de la fiche blanche.
Les deux unités intérieures ne présentent pas de clignotement particulier, elles ont un témoin orange lorsque je les allume.
Voici quelques tests que j'ai effectués :
Si je déconnecte l'alimentation de la carte inverter avec les gros condensateurs, j'ai toujours le grésillement.
Hier soir, j'ai simplement mis la ventilation sur les unités intérieures et cela a quand même disjoncté.
Il est probable qu'il y ait un problème sur la carte de commande.
Pour agrandir les images, cliquez dessus.
Je vous remercie vivement pour votre réponse.
Je vous joins les deux photos des cartes.
Celle qui a été changée est la carte avec les trois gros condensateurs.
Oui, les LED sont bien 1351 et 1352 (si vous zoomez sur la carte PW main), vous pouvez les voir à côté de la fiche blanche.
Les deux unités intérieures ne présentent pas de clignotement particulier, elles ont un témoin orange lorsque je les allume.
Voici quelques tests que j'ai effectués :
Si je déconnecte l'alimentation de la carte inverter avec les gros condensateurs, j'ai toujours le grésillement.
Hier soir, j'ai simplement mis la ventilation sur les unités intérieures et cela a quand même disjoncté.
Il est probable qu'il y ait un problème sur la carte de commande.
Pour agrandir les images, cliquez dessus.
18 juin 2026 à 11:24
Réponse 5 forum-dépannage climatisation-climatiseurs
Pompe à chaleur Hitachi disjoncte
Vous n'avez pas répondu à :
** Est-ce que les 2 UI donnent chacune 4 clignotements?
** Essayez la procédure ci-dessous.
J'ai trouvé une doc peu précise de votre clim, les diags sont bien donnés par LD301/302. Sur la carte changée, on voit une LED avec "D30" (le reste est caché), ne serait-ce pas l'une d'elles?
Hors tension, vérifiez que l'un des 6 transistors montés sur radiateur n'est pas en CtCt (pattes S et D), car cela pourrait expliquer la disjonction. Les 3 enroulements du ventilo doivent avoir la même résistance (quelques dizaines d'ohms).
Vérifiez que l'IPM n'a pas une de ses sorties (U/V/W, les fils rouge/jaune/blanc) en CtCt avec le + ou le - des gros condos, parce que cela expliquerait aussi la panne. Les enroulements du compresseur doivent être identiques aussi, de l'ordre de l'ohm.
** Est-ce que les 2 UI donnent chacune 4 clignotements?
** Essayez la procédure ci-dessous.
J'ai trouvé une doc peu précise de votre clim, les diags sont bien donnés par LD301/302. Sur la carte changée, on voit une LED avec "D30" (le reste est caché), ne serait-ce pas l'une d'elles?
Hors tension, vérifiez que l'un des 6 transistors montés sur radiateur n'est pas en CtCt (pattes S et D), car cela pourrait expliquer la disjonction. Les 3 enroulements du ventilo doivent avoir la même résistance (quelques dizaines d'ohms).
Vérifiez que l'IPM n'a pas une de ses sorties (U/V/W, les fils rouge/jaune/blanc) en CtCt avec le + ou le - des gros condos, parce que cela expliquerait aussi la panne. Les enroulements du compresseur doivent être identiques aussi, de l'ordre de l'ohm.
18 juin 2026 à 14:08
Réponse 6 forum-dépannage climatisation-climatiseurs
Pompe à chaleur Hitachi disjoncte
Bonjour.
En principe quand une carte inverter lâche c'est que le problème vient d'ailleurs, le compresseur ou le ventilo condenseur.
si l'un ou l'autre lâche, il remplacer une des deux pièces avec à chaque fois la carte inverter.
Il faut donc trouver le problème de l'origine de la panne.
En principe quand une carte inverter lâche c'est que le problème vient d'ailleurs, le compresseur ou le ventilo condenseur.
si l'un ou l'autre lâche, il remplacer une des deux pièces avec à chaque fois la carte inverter.
Il faut donc trouver le problème de l'origine de la panne.
18 juin 2026 à 16:57
Réponse 7 forum-dépannage climatisation-climatiseurs
Pompe à chaleur Hitachi disjoncte
Bonsoir,
Je vous remercie pour vos réponses.
Je n'ai pas compris ce qu'était le test de clignotement de l'UI.
J'ai démonté ma nouvelle carte ce soir et elle a été difficile à sortir...
En effet, l'un des transistors (je ne sais pas si cela s'appelle ainsi) a littéralement fondu.
J'avais mis de la pâte thermique, mais peut-être pas assez.
En tout cas, les 3 autres transistors ne sont pas en court-circuit.
Il en est de même pour l'IPM, tout est OK.
J'ai bien effectué votre test et je n'ai pas de continuité.
Il est compliqué pour moi de tester le ventilateur et le compresseur.
En tout cas, ils ont très bien refonctionné suite au changement de la carte.
Je vais tenter de remplacer ce petit transistor sur le D602.
Je vous remercie pour vos réponses.
Je n'ai pas compris ce qu'était le test de clignotement de l'UI.
J'ai démonté ma nouvelle carte ce soir et elle a été difficile à sortir...
En effet, l'un des transistors (je ne sais pas si cela s'appelle ainsi) a littéralement fondu.
J'avais mis de la pâte thermique, mais peut-être pas assez.
En tout cas, les 3 autres transistors ne sont pas en court-circuit.
Il en est de même pour l'IPM, tout est OK.
J'ai bien effectué votre test et je n'ai pas de continuité.
Il est compliqué pour moi de tester le ventilateur et le compresseur.
En tout cas, ils ont très bien refonctionné suite au changement de la carte.
Je vais tenter de remplacer ce petit transistor sur le D602.
18 juin 2026 à 22:57
Réponse 8 forum-dépannage climatisation-climatiseurs
Pompe à chaleur Hitachi disjoncte

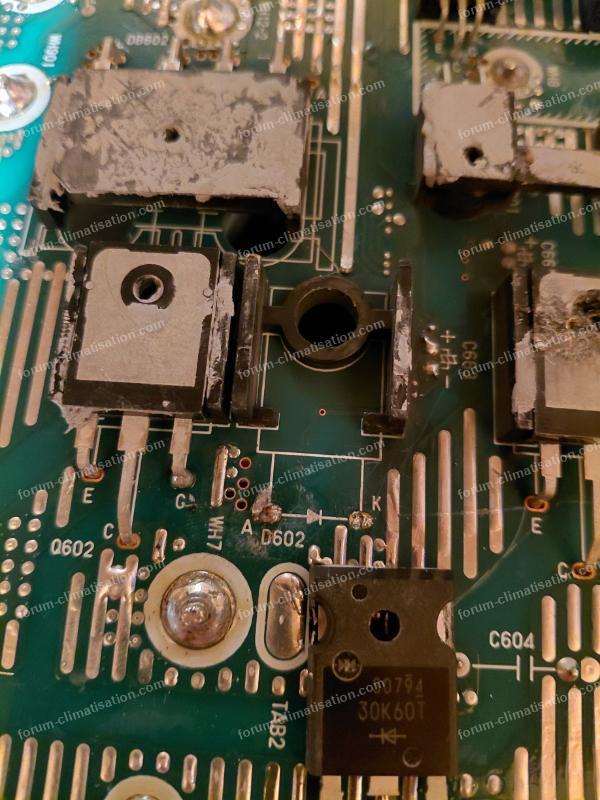

Avec la photo.
