Conseils Forum Climatisation : Inversion des liaisons frigorifiques et câble d'alimentation
Bonjour.
J'ai installé moi-même une climatisation Airton Bi split réf 409733 (3500W + 2500W ).

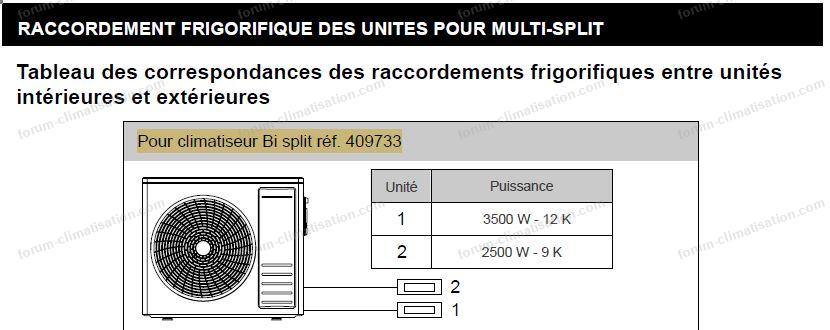

Dans la notice de montage (voir image ci-dessous) il est recommandé d'installer l'UI de 3500W sur l'unité 1 (liaisons frigorifiques 1/4'' + 3/8'' + câble d'alimentation/communication) et l'UI de 2500W sur l'unité 2.
Lors de l'installation j'ai inversé les liaisons frigorifiques, chose que j'ai vu au démarrage de la climatisation ce week-end. Les 2 UI produisent cependant du froid même si la climatisation est arrêté maintenant qu'il fait moins chaud.
Y a t'il un inconvénient à avoir inversé les unités 1 et 2 en ce qui concerne les liaisons frigorifiques maintenant qu'elles sont remplies de gaz ?
Merci pour votre aide précieuse.
Pour agrandir l'image, cliquez dessus.
J'ai installé moi-même une climatisation Airton Bi split réf 409733 (3500W + 2500W ).
Dans la notice de montage (voir image ci-dessous) il est recommandé d'installer l'UI de 3500W sur l'unité 1 (liaisons frigorifiques 1/4'' + 3/8'' + câble d'alimentation/communication) et l'UI de 2500W sur l'unité 2.
Lors de l'installation j'ai inversé les liaisons frigorifiques, chose que j'ai vu au démarrage de la climatisation ce week-end. Les 2 UI produisent cependant du froid même si la climatisation est arrêté maintenant qu'il fait moins chaud.
Y a t'il un inconvénient à avoir inversé les unités 1 et 2 en ce qui concerne les liaisons frigorifiques maintenant qu'elles sont remplies de gaz ?
Merci pour votre aide précieuse.
Pour agrandir l'image, cliquez dessus.
25 août 2026 à 01:57
Réponse d'un humain du forum dépannage climatisation
Inversion des liaisons frigorifiques et câble d'alimentation
Bonjour.
Suivant la charge thermique de vos pièces, vous risquez de faire des court-cycles de fonctionnement.
Cordialement. Jima
Suivant la charge thermique de vos pièces, vous risquez de faire des court-cycles de fonctionnement.
Cordialement. Jima
25 août 2026 à 09:37
Réponse d'un humain du forum dépannage climatisation
Invité
Inversion des liaisons frigorifiques et câble d'alimentation
Invité
Bonjour Jima,
Merci pour votre retour.
Pourriez-vous m'en dire plus ?
Est-ce susceptible d'endommager le matériel ?
Merci d'avance.
Merci pour votre retour.
Pourriez-vous m'en dire plus ?
Est-ce susceptible d'endommager le matériel ?
Merci d'avance.
25 août 2026 à 12:20
Réponse d'un humain du forum dépannage climatisation
Inversion des liaisons frigorifiques et câble d'alimentation
Bonjour.
Il est préférable de brancher l'UI la plus puissante en bas de votre bi-split, ce pourquoi le constructeur le recommande, pour une question de fluide frigorigène, mais cela n'a pas forcement plus d'incidence si les tuyauteries ne sont pas très longues.
En gros ce n'est pas si grave que cela.
Qu'il y ai des courts cycles je ne pense pas.
Il m'est arrivé d'effectuer ce genre d'inversion exprès pour diverses raisons, jamais eu de problèmes.
Il est préférable de brancher l'UI la plus puissante en bas de votre bi-split, ce pourquoi le constructeur le recommande, pour une question de fluide frigorigène, mais cela n'a pas forcement plus d'incidence si les tuyauteries ne sont pas très longues.
En gros ce n'est pas si grave que cela.
Qu'il y ai des courts cycles je ne pense pas.
Il m'est arrivé d'effectuer ce genre d'inversion exprès pour diverses raisons, jamais eu de problèmes.
25 août 2026 à 17:40
Réponse d'un humain du forum dépannage climatisation
Inversion des liaisons frigorifiques et câble d'alimentation
Lors de sa fabrication votre pac a été calculée et essayée pour fonctionner avec l'UI la plus puissante en bas.
Dans votre cas, le détendeur du circuit 1 est programmé pour une ouverture plus importante que le circuit 2.
Dans le temps, en fonction de l'utilisation, le détendeur du circuit 1 va se fermer fréquemment et occasionner une détente du fluide frigorigène au niveau de sa sortie et provoquer une condensation à l'intérieur du détendeur, cette condensation entraîne un défaut d'isolement électrique.
Bien entendu c'est un défaut qui viendra avec le temps de 1 a 3 ans.
A vous de choisir bien entendu.
Cordialement, Jima
Dans votre cas, le détendeur du circuit 1 est programmé pour une ouverture plus importante que le circuit 2.
Dans le temps, en fonction de l'utilisation, le détendeur du circuit 1 va se fermer fréquemment et occasionner une détente du fluide frigorigène au niveau de sa sortie et provoquer une condensation à l'intérieur du détendeur, cette condensation entraîne un défaut d'isolement électrique.
Bien entendu c'est un défaut qui viendra avec le temps de 1 a 3 ans.
A vous de choisir bien entendu.
Cordialement, Jima
25 août 2026 à 19:01
Réponse d'un humain du forum dépannage climatisation
Inversion des liaisons frigorifiques et câble d'alimentation
Merci PL et JIMA pour vos réponses.
Bon ça marche mais il ne faudra pas en abuser...
Pensez-vous que je puisse fermer les vannes d'isolement côté UE et faire l'inversion sans faire appel à un frigoriste et ensuite et remettre en service ?
Merci encore pour votre aide
Bon ça marche mais il ne faudra pas en abuser...
Pensez-vous que je puisse fermer les vannes d'isolement côté UE et faire l'inversion sans faire appel à un frigoriste et ensuite et remettre en service ?
Merci encore pour votre aide
25 août 2026 à 19:33
Réponse d'un humain du forum dépannage climatisation
Inversion des liaisons frigorifiques et câble d'alimentation
Bonjour.
Ben non il y a une procédure de récupération du fluide dans votre UE, puis inversion des tubes en espérant qu'ils ne soient pas trop court et câbles, tirage au vide, rajouter le complément de charge, ouvrir les vannes de service, effectuer les contrôles de fonctionnement, tout cela par un frigoriste.
Ben non il y a une procédure de récupération du fluide dans votre UE, puis inversion des tubes en espérant qu'ils ne soient pas trop court et câbles, tirage au vide, rajouter le complément de charge, ouvrir les vannes de service, effectuer les contrôles de fonctionnement, tout cela par un frigoriste.
26 août 2026 à 16:25
Réponse d'un humain du forum dépannage climatisation
Inversion des liaisons frigorifiques et câble d'alimentation
Merci encore PL pour les conseils.
Les tuyaux ne sont pas trop courts car longueur prédéfinie.
En fin de saison estivale, je pensais fermer les vannes de l'UE puis inverser les tuyaux entre les 2 UI en considérant qu'il y a peu de gaz dans les tuyaux (pas très écolo !).
Puis passage d'un frigoriste pour tirage au vide des tuyaux et complément de gaz. Le but est de faire déplacer le frigoriste qu'une seule fois et de me taper la main d’œuvre surtout dans mon toit.
Alors c'est jouable ?
Bonne soirée.
Les tuyaux ne sont pas trop courts car longueur prédéfinie.
En fin de saison estivale, je pensais fermer les vannes de l'UE puis inverser les tuyaux entre les 2 UI en considérant qu'il y a peu de gaz dans les tuyaux (pas très écolo !).
Puis passage d'un frigoriste pour tirage au vide des tuyaux et complément de gaz. Le but est de faire déplacer le frigoriste qu'une seule fois et de me taper la main d’œuvre surtout dans mon toit.
Alors c'est jouable ?
Bonne soirée.
