Conseils Forum Climatisation : Panne Clim Gainable Toshiba
Bonjour à tous.
J'ai une panne sur une climatisation gainable Toshiba 7kW avec une unité intérieure RAV-SM806BTP-E et une unité extérieure RAV-SM804ATP-E.
En gros, tout s'allume mais rien ne fonctionne !

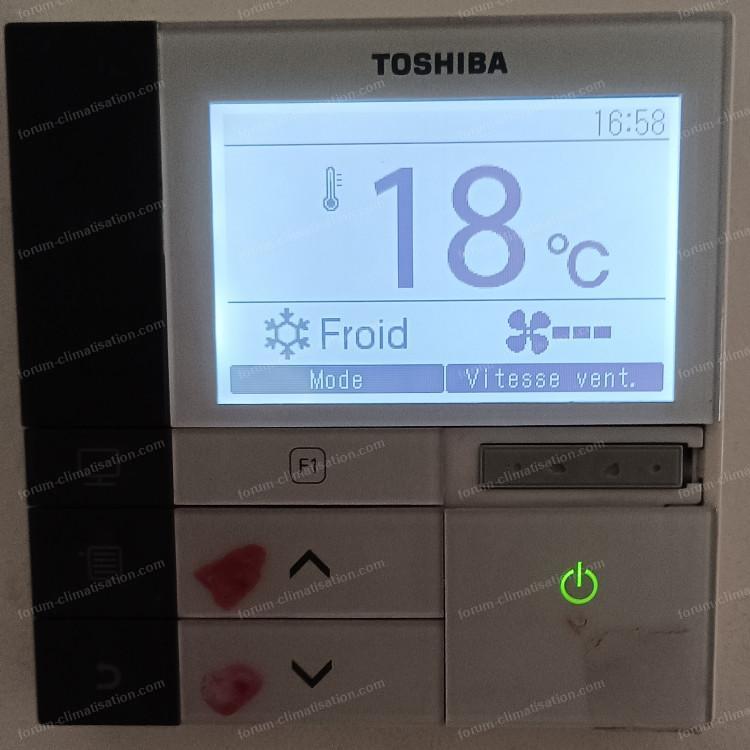

La télécommande LCD s'allume et la ventilation de l'unité intérieure est OK.

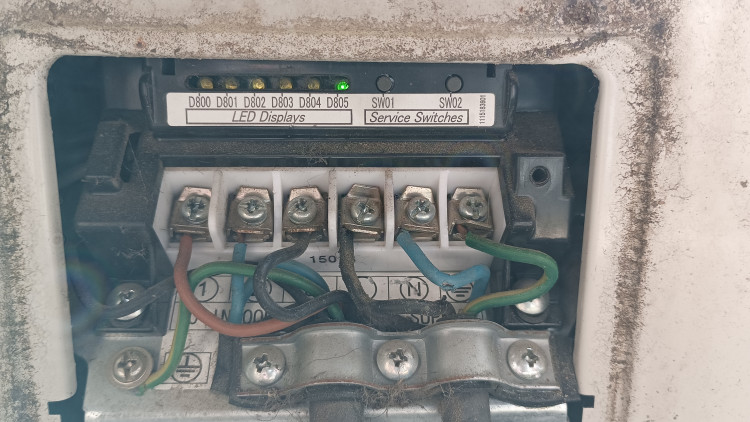

L'unité extérieure est bien alimentée et les diodes de contrôle D800 à D805 s'allument correctement. La carte électronique est une MCC-1645 et les fusibles sont OK.
Je n'ai pas trouvé de bestioles grillées ou de traces visibles anormales.
Aucune fonction ne marche, pas de chaud, pas de froid ou autre chose.
Le gaz est OK mais le compresseur et le ventilateur ne fonctionnent pas.

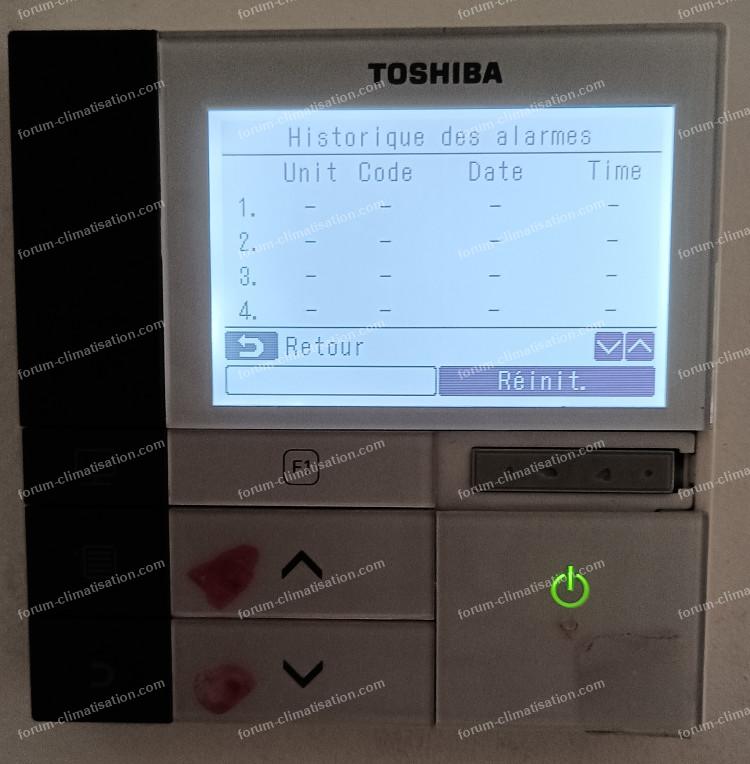

Mais surtout, il n'y a aucun code d'erreur. Le journal des codes erreur est vide. Les valeurs des sondes affichées sur la télécommande sont cohérentes avec la réalité.
Bref, tout semble normal mais ça ne marche pas.
J'ai vérifié l'enroulement moteur qui a 3 bobines de 1 ohm, ce qui est correct.
Je pense que la panne pourrait être sur le driver de l'inverter, mais est-ce que cela ne devrait pas me remonter une erreur ? Comment est piloté le ventilateur (3 fils - Moteur Brushless ?) ?
Le problème semble déjà exister, mais la solution n'est pas encore trouvée :
Gainable Toshiba unité extérieure ne démarre plus
A tout hasard, est-ce que quelqu'un aurait les schémas électroniques de cette carte ? Je pose la question, mais je pense que ça doit être plus simple de trouver les bons numéros du loto.
Je pense me lancer dans la réparation de cette carte, car j'aime les défis, mais je reste lucide, ça ne va pas être simple...
Donc toute aide ou expérience sera la bienvenue !
Merci à vous tous pour vos idées ou remarques, du moment que ça fait avancer le schmilblick...
J'ai une panne sur une climatisation gainable Toshiba 7kW avec une unité intérieure RAV-SM806BTP-E et une unité extérieure RAV-SM804ATP-E.
En gros, tout s'allume mais rien ne fonctionne !
La télécommande LCD s'allume et la ventilation de l'unité intérieure est OK.
L'unité extérieure est bien alimentée et les diodes de contrôle D800 à D805 s'allument correctement. La carte électronique est une MCC-1645 et les fusibles sont OK.
Je n'ai pas trouvé de bestioles grillées ou de traces visibles anormales.
Aucune fonction ne marche, pas de chaud, pas de froid ou autre chose.
Le gaz est OK mais le compresseur et le ventilateur ne fonctionnent pas.
Mais surtout, il n'y a aucun code d'erreur. Le journal des codes erreur est vide. Les valeurs des sondes affichées sur la télécommande sont cohérentes avec la réalité.
Bref, tout semble normal mais ça ne marche pas.
J'ai vérifié l'enroulement moteur qui a 3 bobines de 1 ohm, ce qui est correct.
Je pense que la panne pourrait être sur le driver de l'inverter, mais est-ce que cela ne devrait pas me remonter une erreur ? Comment est piloté le ventilateur (3 fils - Moteur Brushless ?) ?
Le problème semble déjà exister, mais la solution n'est pas encore trouvée :
Gainable Toshiba unité extérieure ne démarre plus
A tout hasard, est-ce que quelqu'un aurait les schémas électroniques de cette carte ? Je pose la question, mais je pense que ça doit être plus simple de trouver les bons numéros du loto.
Je pense me lancer dans la réparation de cette carte, car j'aime les défis, mais je reste lucide, ça ne va pas être simple...
Donc toute aide ou expérience sera la bienvenue !
Merci à vous tous pour vos idées ou remarques, du moment que ça fait avancer le schmilblick...
28 juin 2025 à 21:03
Réponse 1 forum climatisation-climatiseurs
Panne Clim Gainable Toshiba
Bonjour, installation neuve ? ou récente ?
29 juin 2025 à 17:04
Réponse 2 forum climatisation-climatiseurs
Panne Clim Gainable Toshiba
Bonjour.
L'installation a environ 9 ans.
Jusqu'à présent, il n'y a pas eu de problème...
L'installation a environ 9 ans.
Jusqu'à présent, il n'y a pas eu de problème...
29 juin 2025 à 17:10
Réponse 3 forum climatisation-climatiseurs
Panne Clim Gainable Toshiba
Bonjour.
Toutes les diodes s'allument ?
Uniquement la diode D805 doit être allumée.
Une photo ?
Cordialement, Jima
Toutes les diodes s'allument ?
Uniquement la diode D805 doit être allumée.
Une photo ?
Cordialement, Jima
30 juin 2025 à 13:19
Réponse 4 forum climatisation-climatiseurs
Panne Clim Gainable Toshiba
Au départ, la diode verte D805 est allumée fixe.
Ensuite en fonction des appuis sur S1 ou S2, elle clignote, ou bien c'est les autres diodes jaunes qui s'allument à tour de rôle puis ensemble etc.
J'essaye de suivre la notice, mais cela n'est pas bien clair !!!
En tout cas, tout ça semble fonctionner; mais je n'arrive pas à comprendre comment lire ces affichages...
Ce qui est certain c'est que le microprocesseur est encore vivant, mais le dialogue est difficile...
Quelle est la manip exacte et précise à faire pour trouver un code d'erreur ???
Ensuite en fonction des appuis sur S1 ou S2, elle clignote, ou bien c'est les autres diodes jaunes qui s'allument à tour de rôle puis ensemble etc.
J'essaye de suivre la notice, mais cela n'est pas bien clair !!!
En tout cas, tout ça semble fonctionner; mais je n'arrive pas à comprendre comment lire ces affichages...
Ce qui est certain c'est que le microprocesseur est encore vivant, mais le dialogue est difficile...
Quelle est la manip exacte et précise à faire pour trouver un code d'erreur ???
30 juin 2025 à 20:40
Réponse 5 forum climatisation-climatiseurs
Panne Clim Gainable Toshiba
Bonjour.
Vous mettez en service votre PAC et lorsque les diodes s’arrêtent de faire "joujou" vous relevez celles qui s'allument et celles qui clignotent ou restent fixes.
Attention, il y a des clignotements rapides et des clignotements lents.
Tapez la référence de votre UE dans un moteur de recherche suivie de "Toshiba notice pdf" et vous trouverez la notice où les codes d'erreur sont détaillés.
Cordialement, Jima
Vous mettez en service votre PAC et lorsque les diodes s’arrêtent de faire "joujou" vous relevez celles qui s'allument et celles qui clignotent ou restent fixes.
Attention, il y a des clignotements rapides et des clignotements lents.
Tapez la référence de votre UE dans un moteur de recherche suivie de "Toshiba notice pdf" et vous trouverez la notice où les codes d'erreur sont détaillés.
Cordialement, Jima
01 juillet 2025 à 11:03
Réponse 6 forum climatisation-climatiseurs
Panne Clim Gainable Toshiba
Bonjour Jima,
Merci pour votre aide.
Si je mets la PAC en service (après coupure secteur), en mode froid sans rien faire, au bout de 30 secondes, de 10 minutes ou d'une heure, la seule diode qui reste allumée fixe est la diode verte D805. Rien d'autre.
C'est en bidouillant (comme un idiot) avec les boutons S1 ou S2 que je fais clignoter D805 ou que j'allume les autres diodes jaunes, etc. Sinon, j'ai simplement D805 allumée fixe.
Merci pour votre aide.
Si je mets la PAC en service (après coupure secteur), en mode froid sans rien faire, au bout de 30 secondes, de 10 minutes ou d'une heure, la seule diode qui reste allumée fixe est la diode verte D805. Rien d'autre.
C'est en bidouillant (comme un idiot) avec les boutons S1 ou S2 que je fais clignoter D805 ou que j'allume les autres diodes jaunes, etc. Sinon, j'ai simplement D805 allumée fixe.
01 juillet 2025 à 18:27
Réponse 7 forum climatisation-climatiseurs
Panne Clim Gainable Toshiba
Bonjour.
Maintenant que les diodes se sont calmées, on peut envisager une panne dans votre unité intérieure UI,
Sur cette unité, il y a trois voyants visibles.
Pouvez-vous nous donner l'allumage ou pas de ces diodes ?
Cordialement. Jima
Maintenant que les diodes se sont calmées, on peut envisager une panne dans votre unité intérieure UI,
Sur cette unité, il y a trois voyants visibles.
Pouvez-vous nous donner l'allumage ou pas de ces diodes ?
Cordialement. Jima
02 juillet 2025 à 13:19
Réponse 8 forum climatisation-climatiseurs
Panne Clim Gainable Toshiba
Bonjour,
Je vous donnerai des nouvelles des leds de l'unité intérieure très prochainement.
Je ne suis pas actuellement sur place et l'accès à l'unité intérieure est compliqué en raison de la poussière et de la chaleur.
Encore merci et à très bientôt pour la suite du feuilleton...
Salutations.
Je vous donnerai des nouvelles des leds de l'unité intérieure très prochainement.
Je ne suis pas actuellement sur place et l'accès à l'unité intérieure est compliqué en raison de la poussière et de la chaleur.
Encore merci et à très bientôt pour la suite du feuilleton...
Salutations.
03 juillet 2025 à 07:31
Réponse 9 forum climatisation-climatiseurs
Panne Clim Gainable Toshiba
Bonjour.

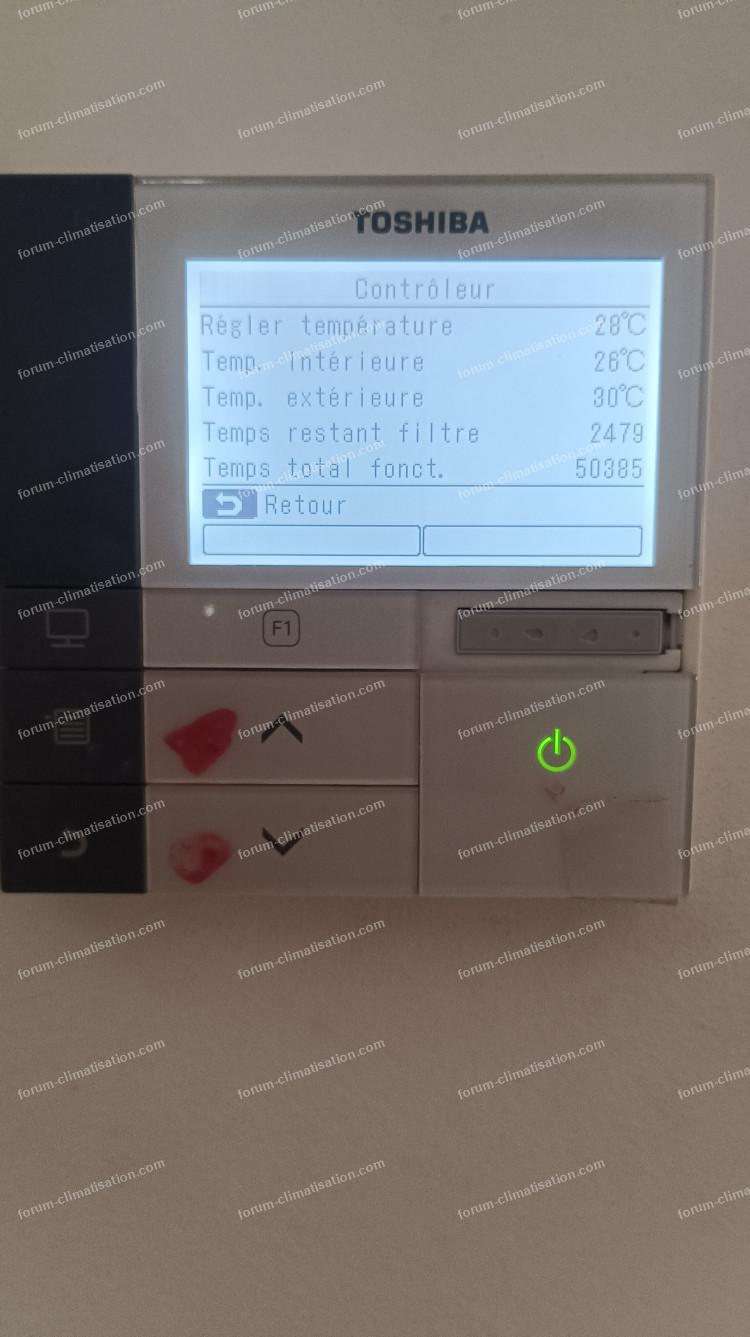

Voici quelques photos et une vidéo pour clarifier un peu tout ça.
J'espère que les initiés y comprendront quelque chose ?

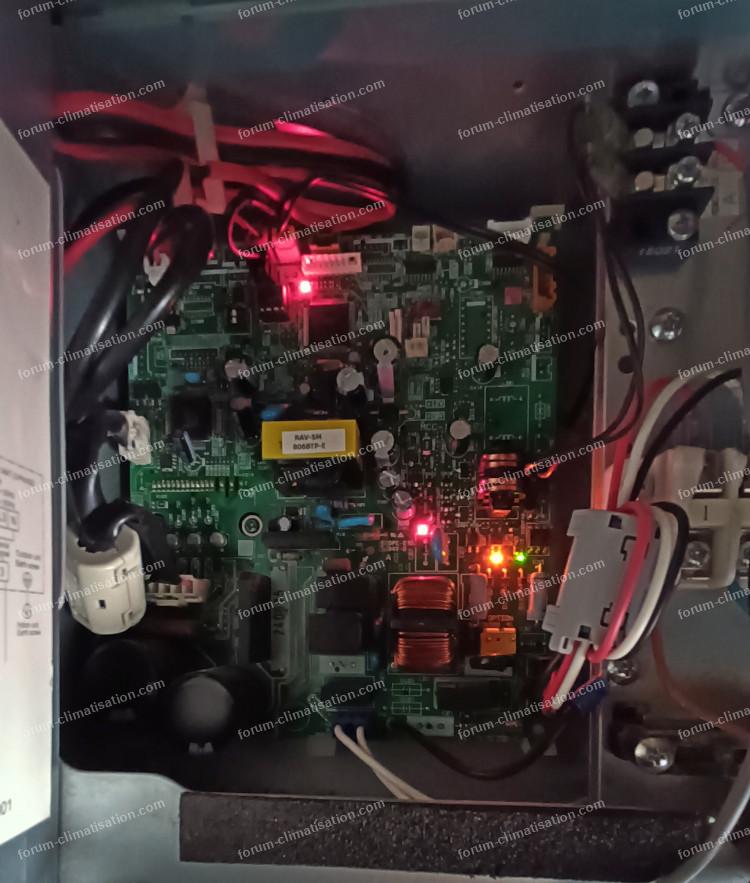

Dans l'unité intérieure, 2 leds rouges allumées fixe, et une led orange (D14) et une verte (D15) qui clignotent bizarrement... (voir vidéo).
Lors des photos et vidéo, la clim, est depuis environ 10/15 mn sous tension, en mode froid.
La ventilation de l'unité intérieure fonctionne. L'unité ext ne réagit pas. Juste led verte D805 allumée fixe...
Lien pour la vidéo.
Merci à tous.
Pour agrandir les images, cliquez dessus.
Voici quelques photos et une vidéo pour clarifier un peu tout ça.
J'espère que les initiés y comprendront quelque chose ?
Dans l'unité intérieure, 2 leds rouges allumées fixe, et une led orange (D14) et une verte (D15) qui clignotent bizarrement... (voir vidéo).
Lors des photos et vidéo, la clim, est depuis environ 10/15 mn sous tension, en mode froid.
La ventilation de l'unité intérieure fonctionne. L'unité ext ne réagit pas. Juste led verte D805 allumée fixe...
Lien pour la vidéo.
Merci à tous.
Pour agrandir les images, cliquez dessus.
05 juillet 2025 à 17:12
Réponse 10 forum climatisation-climatiseurs
Panne Clim Gainable Toshiba
Désolé, j'ai oublié le lien pour la vidéo.
Le voici donc :
https://www.swisstransfer.com/d/c9b7d9a2-f57c-459f-9a11-4d0175119934
Le voici donc :
https://www.swisstransfer.com/d/c9b7d9a2-f57c-459f-9a11-4d0175119934
05 juillet 2025 à 20:15
Réponse 11 forum climatisation-climatiseurs
Panne Clim Gainable Toshiba
Bonjour Koolos,
Si vous en avez la possibilité, pour la vidéo déposez-la sur YouTube et envoyez un lien de la vidéo en répondant à ce message.
Cordialement, l'équipe du forum climatisation.
Si vous en avez la possibilité, pour la vidéo déposez-la sur YouTube et envoyez un lien de la vidéo en répondant à ce message.
Cordialement, l'équipe du forum climatisation.
05 juillet 2025 à 21:13
Réponse 12 forum climatisation-climatiseurs
Panne Clim Gainable Toshiba
Message pour Administrateur...
Désolé, j'ai essayé de télécharger le fichier par le Forum, comme pour les photos, mais çà ne fonctionne pas.
Apparemment, il ne reconnait pas le fichier, ou peut-être qu'il est trop gros ???
Je ne savais pas qu'on pouvait utiliser Youtube pour ce genre de petite vidéo technique...
Si nouvelle vidéo, promis je ferais comme çà.
Merci
Désolé, j'ai essayé de télécharger le fichier par le Forum, comme pour les photos, mais çà ne fonctionne pas.
Apparemment, il ne reconnait pas le fichier, ou peut-être qu'il est trop gros ???
Je ne savais pas qu'on pouvait utiliser Youtube pour ce genre de petite vidéo technique...
Si nouvelle vidéo, promis je ferais comme çà.
Merci
06 juillet 2025 à 07:35
Réponse 13 forum climatisation-climatiseurs
Panne Clim Gainable Toshiba
Bonjour Koolos.
Les différentes diodes qui clignotent fonctionnent correctement :
Les deux du bas (D14 , D15) indiquent que la liaison entre UE et UI fonctionne.
Celle au-dessus indique que le moniteur extérieur est alimenté;
Celle d'en haut, indique le le processeur fonctionne..
Sur le moniteur de commande vous devez avoir 3 diodes nommées:
Opération, Timer et Ready ce sont ces diodes dont il faut faire la photo après le délai de démarrage.
Si ces diodes ne fonctionnent pas, c'est qu'à force de titiller S1 et S2 vous avez déprogrammé l'adresse de votre UI par rapport à l'UE.
Cordialement, Jima
Les différentes diodes qui clignotent fonctionnent correctement :
Les deux du bas (D14 , D15) indiquent que la liaison entre UE et UI fonctionne.
Celle au-dessus indique que le moniteur extérieur est alimenté;
Celle d'en haut, indique le le processeur fonctionne..
Sur le moniteur de commande vous devez avoir 3 diodes nommées:
Opération, Timer et Ready ce sont ces diodes dont il faut faire la photo après le délai de démarrage.
Si ces diodes ne fonctionnent pas, c'est qu'à force de titiller S1 et S2 vous avez déprogrammé l'adresse de votre UI par rapport à l'UE.
Cordialement, Jima
07 juillet 2025 à 11:32
Réponse 14 forum climatisation-climatiseurs
Panne Clim Gainable Toshiba
Bonjour JIMA.
Possible que j'ai déprogrammé l'adresse de l'UI avec l'UE .....
Mais avant mes bidouillages ca ne fonctionnait pas non plus...
Si une simple reprogrammation suffit, ce serait une très bonne nouvelle !!!

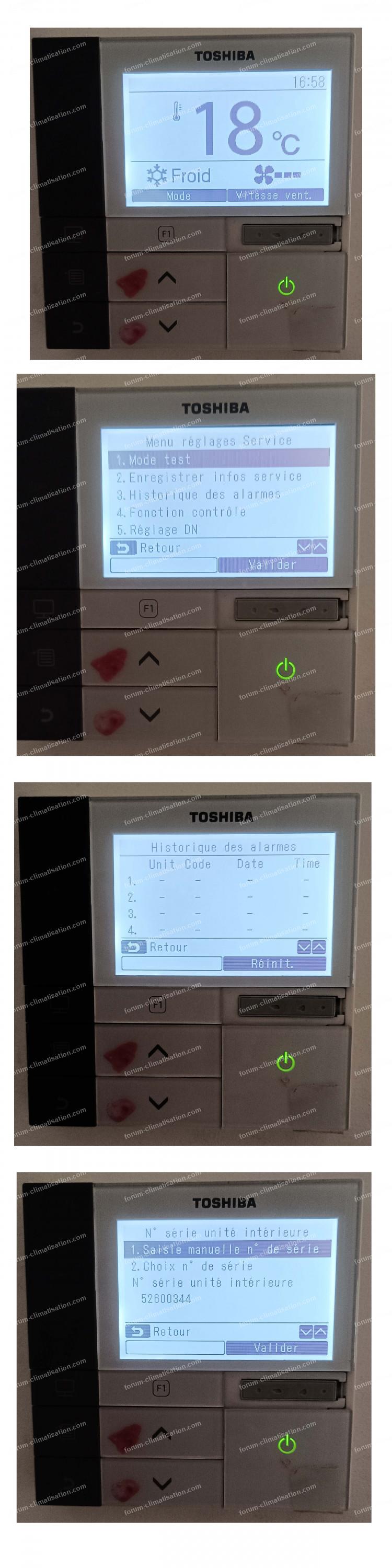

Pour les diodes OPERATION / TIMER / READY elles sont sur la télécommande murale ?
Je ne les trouve pas.... (voir photo).
J'ai la documentation, mais l'adressage se fait avec une télécommande différente de la mienne (???)
Comment faire avec ma télécommande
Merci pour votre aide ....
Pour agrandir l'image, cliquez dessus.
Possible que j'ai déprogrammé l'adresse de l'UI avec l'UE .....
Mais avant mes bidouillages ca ne fonctionnait pas non plus...
Si une simple reprogrammation suffit, ce serait une très bonne nouvelle !!!
Pour les diodes OPERATION / TIMER / READY elles sont sur la télécommande murale ?
Je ne les trouve pas.... (voir photo).
J'ai la documentation, mais l'adressage se fait avec une télécommande différente de la mienne (???)
Comment faire avec ma télécommande
Merci pour votre aide ....
Pour agrandir l'image, cliquez dessus.
07 juillet 2025 à 12:00
Réponse 15 forum climatisation-climatiseurs
Panne Clim Gainable Toshiba
Bonsoir,
La documentation d'une télécommande équivalente à la vôtre a été transmise au Modérateur.
Il faudra lire la partie " défauts" dans le menu pour savoir ce qu'il se passe dans votre UI.
Concernant les diodes, la doc de L'UI nous indique que ce sont des diodes visibles sur l'UI.
Voyez vous ces diodes sur l'UI quand les façades sont fermées ??
Cordialement, Jima
La documentation d'une télécommande équivalente à la vôtre a été transmise au Modérateur.
Il faudra lire la partie " défauts" dans le menu pour savoir ce qu'il se passe dans votre UI.
Concernant les diodes, la doc de L'UI nous indique que ce sont des diodes visibles sur l'UI.
Voyez vous ces diodes sur l'UI quand les façades sont fermées ??
Cordialement, Jima
07 juillet 2025 à 21:13
Réponse 16 forum climatisation-climatiseurs
Panne Clim Gainable Toshiba
Bonjour Jima,
Nous n'avons pas reçu la documentation que vous mentionnez dans votre réponse.
Vous pouvez nous la faire parvenir en répondant à ce message, ou en nous l'envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement. L'équipe du forum climatisation.
Nous n'avons pas reçu la documentation que vous mentionnez dans votre réponse.
Vous pouvez nous la faire parvenir en répondant à ce message, ou en nous l'envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement. L'équipe du forum climatisation.
07 juillet 2025 à 21:59
Réponse 17 forum climatisation-climatiseurs
Panne Clim Gainable Toshiba
Bonjour à tous.
J'ai trouvé une doc qui doit correspondre...
https://www.idealairconditioningservice.com.au/support/Toshiba-RAV-series.pdf
Merci à JIMA de valider.
Tout çà s’éclaircit un peu pour moi grâce à JIMA.
En définitive, toute la gestion est faite par l'unité intérieure.
Je ne suis pas sur place, mais je vais essayer de trouver ces 3 voyants, pour identifier le code d'erreur, en espérant qu'il y en a bien un....
Merci et à bientôt.
J'ai trouvé une doc qui doit correspondre...
https://www.idealairconditioningservice.com.au/support/Toshiba-RAV-series.pdf
Merci à JIMA de valider.
Tout çà s’éclaircit un peu pour moi grâce à JIMA.
En définitive, toute la gestion est faite par l'unité intérieure.
Je ne suis pas sur place, mais je vais essayer de trouver ces 3 voyants, pour identifier le code d'erreur, en espérant qu'il y en a bien un....
Merci et à bientôt.
08 juillet 2025 à 07:16
Réponse 18 forum climatisation-climatiseurs
Panne Clim Gainable Toshiba
Bonjour Jima,
La documentation a été transférée à Koolos.
Cordialement. L'équipe du forum climatisation.
La documentation a été transférée à Koolos.
Cordialement. L'équipe du forum climatisation.
08 juillet 2025 à 11:23
Réponse 19 forum climatisation-climatiseurs
Panne Clim Gainable Toshiba
Bonjour JIMA et Administrateur.
J'ai bien reçu la DOC. Merci beaucoup.
Je vais pas tarder à retourner sur place, et contrôler les allumages des 3 LEDS.
A bientôt et encore merci.
J'ai bien reçu la DOC. Merci beaucoup.
Je vais pas tarder à retourner sur place, et contrôler les allumages des 3 LEDS.
A bientôt et encore merci.
08 juillet 2025 à 12:45
Réponse 20 forum climatisation-climatiseurs
Panne Clim Gainable Toshiba
Bonjour à tous.
Après de longues minutes avec lampe de poche et lunettes, impossible de trouver les 3 leds OPERATION / TIMER / READY sur l'Unité Interieure.
Je suis catégorique, ces 3 leds n'existent pas.
Les erreurs doivent certainement et uniquement être affichées en clair sur la télécommande murale LCD.
Le problème c'est que je n'ai aucun code d'erreur...
En partant du principe évoqué par JIMA, que l'adressage entre Unité Int et Unité Extérieure est perdu, comment le vérifier ? Comment (ré)associer les 2 unités ?
Merci à tous.
Après de longues minutes avec lampe de poche et lunettes, impossible de trouver les 3 leds OPERATION / TIMER / READY sur l'Unité Interieure.
Je suis catégorique, ces 3 leds n'existent pas.
Les erreurs doivent certainement et uniquement être affichées en clair sur la télécommande murale LCD.
Le problème c'est que je n'ai aucun code d'erreur...
En partant du principe évoqué par JIMA, que l'adressage entre Unité Int et Unité Extérieure est perdu, comment le vérifier ? Comment (ré)associer les 2 unités ?
Merci à tous.
08 juillet 2025 à 21:59
Réponse 21 forum climatisation-climatiseurs
Panne Clim Gainable Toshiba
Bonjour Koolos.
Arrêtez de :-)
Est-ce que la notice du moniteur que vous avez reçu correspond à votre moniteur ??
Dans la photo de votre réponse 9, vous avez en position 3 : Historique des alarmes.
Vous allez sur cette ligne et, en validant , vous devez avoir la dernière alarme.
L'avantage de la notice c'est qu'elle est en français donc il ne vous reste qu'à lire et appliquer les manipulations que vous jugez utiles.:-)
Il existe d'autres notices, mais elles sont en anglais
Cordialement, Jima
Arrêtez de
:-)Est-ce que la notice du moniteur que vous avez reçu correspond à votre moniteur ??
Dans la photo de votre réponse 9, vous avez en position 3 : Historique des alarmes.
Vous allez sur cette ligne et, en validant , vous devez avoir la dernière alarme.
L'avantage de la notice c'est qu'elle est en français donc il ne vous reste qu'à lire et appliquer les manipulations que vous jugez utiles.:-)
Il existe d'autres notices, mais elles sont en anglais
Cordialement, Jima
09 juillet 2025 à 11:47
Réponse 22 forum climatisation-climatiseurs
Panne Clim Gainable Toshiba
Bonjour JIMA.
Pas d'inquiétudes, je garde le moral...
Oui, la notice est la bonne.
J'ai bien les mêmes menus, pas de problème de ce côté là.
Certaines fonctions (options) n'existent pas, comme pas exemple l'affichage détaillé page 11.
Pour le journal des erreurs, pas d'erreurs enregistrées.... (voir nouvelle photo)
Merci pour votre aide et votre suivi....
Pour agrandir les images, cliquez dessus.
Pas d'inquiétudes, je garde le moral...
Oui, la notice est la bonne.
J'ai bien les mêmes menus, pas de problème de ce côté là.
Certaines fonctions (options) n'existent pas, comme pas exemple l'affichage détaillé page 11.
Pour le journal des erreurs, pas d'erreurs enregistrées.... (voir nouvelle photo)
Merci pour votre aide et votre suivi....
Pour agrandir les images, cliquez dessus.
09 juillet 2025 à 20:02
Réponse 23 forum climatisation-climatiseurs
Panne Clim Gainable Toshiba
Bonjour à toutes et à tous.
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.
09 juillet 2025 à 20:47
