Question dépannage clim : Démonter carter sur clim réversible Fujitsu Atlantic
Bonjour,
Pourriez-vous m'indiquer comment accéder aux clips pour démonter le carter d'une clim réversible Fujitsu Atlantic.
Je voudrais lubrifier le palier du moteur et du ventilateur.
Je vous remercie d'avance.
Pourriez-vous m'indiquer comment accéder aux clips pour démonter le carter d'une clim réversible Fujitsu Atlantic.
Je voudrais lubrifier le palier du moteur et du ventilateur.
Je vous remercie d'avance.
11 novembre 2012 à 12:23
Réponses forum dépannage 1
Démonter carter sur clim réversible Fujitsu Atlantic
Bonsoir.
Pourquoi faire ça ?
ça ne sert à rien !
Et surtout comment accentuer une panne !
Cordialement. PL
Pourquoi faire ça ?
ça ne sert à rien ! Et surtout comment accentuer une panne !
Cordialement. PL
11 novembre 2012 à 18:05
Réponses forum dépannage 2
Démonter carter sur clim réversible Fujitsu Atlantic
Bonsoir
J'ai un petit bruit. Je ne sais pas si c'est une saleté coincée dans le ventilateur qu'il faudrait enlever ou un palier qui commence à gripper. J'envisage alors une goutte de WD40.
Cordialement.
J'ai un petit bruit. Je ne sais pas si c'est une saleté coincée dans le ventilateur qu'il faudrait enlever ou un palier qui commence à gripper. J'envisage alors une goutte de WD40.
Cordialement.
12 novembre 2012 à 19:42
Réponses forum dépannage 3
Démonter carter sur clim réversible Fujitsu Atlantic
Bonsoir.
Je comprends votre problème. Si le bruit fait comme un zzzzzzz et celui-ci augmente en fonction des vitesses de ventilation, certainement le moteur.
Envisager de le changer, car cela va aller en s’amplifiant, mettre de l'huile au autres produits ne servira à rien, car le moteur est serti.
Si le bruit ressemble plus à un frottement la volute de soufflage est peut très encrassée, donc si vous avez la possibilité avec un compresseur d'air la nettoyer par soufflage, je le fais régulièrement et ça marche très bien.
Si vous n'avez pas de compresseur d'air, démonter le capot de façade afin d’accéder aux grilles de protection devant la volute s'il y en a, les démonter, en principe c'est clipsé, puis avec un pinceau frotter la volute sans produit.
Un aspirateur en même temps serait un plus.
Cordialement. PL
Je comprends votre problème. Si le bruit fait comme un zzzzzzz et celui-ci augmente en fonction des vitesses de ventilation, certainement le moteur.
Envisager de le changer, car cela va aller en s’amplifiant, mettre de l'huile au autres produits ne servira à rien, car le moteur est serti.
Si le bruit ressemble plus à un frottement la volute de soufflage est peut très encrassée, donc si vous avez la possibilité avec un compresseur d'air la nettoyer par soufflage, je le fais régulièrement et ça marche très bien.
Si vous n'avez pas de compresseur d'air, démonter le capot de façade afin d’accéder aux grilles de protection devant la volute s'il y en a, les démonter, en principe c'est clipsé, puis avec un pinceau frotter la volute sans produit.
Un aspirateur en même temps serait un plus.
Cordialement. PL
13 novembre 2012 à 16:17
Réponses forum dépannage 4
Démonter carter sur clim réversible Fujitsu Atlantic
Bonsoir,
Merci beaucoup pour la réponse. C'est bien ce que je pensais.
Mon problème est de démonter le carter pour accéder au moteur.
Je ne parviens pas à trouver les clips et je ne veux pas forcer n'importe où.
Cordialement.
Merci beaucoup pour la réponse. C'est bien ce que je pensais.
Mon problème est de démonter le carter pour accéder au moteur.
Je ne parviens pas à trouver les clips et je ne veux pas forcer n'importe où.
Cordialement.
14 novembre 2012 à 22:39
Réponses forum dépannage 5
Démonter carter sur clim réversible Fujitsu Atlantic
Bonjour. Vous n'avez pas répondu à ma question.
16 novembre 2012 à 15:42
Réponses forum dépannage 6
Démonter carter sur clim réversible Fujitsu Atlantic
Bonjour,
Je pense que c'est plus le moteur que la volute de soufflage mais je n'en suis pas sûr, c'est pour cela que je voudrais démonter le capot pour vérifier.
Je vous remercie d'avance.
Cordialement.
Je pense que c'est plus le moteur que la volute de soufflage mais je n'en suis pas sûr, c'est pour cela que je voudrais démonter le capot pour vérifier.
Je vous remercie d'avance.
Cordialement.
18 novembre 2012 à 12:28
Réponses forum dépannage 7
Démonter carter sur clim réversible Fujitsu Atlantic
Bonsoir.
Soulever la grille retirer les filtres.
En principe le capot de façade est tenue par deux ou trois vis cruciformes qui soit camouflées par des petits caches qui s'enlèvent facilement avec un petit tournevis plat en bas du capot, soit derrière la grille, décoller le capot du bas vers dehors de manière à le déclipser, il faut être ferme mais pas comme une brute, là vous avez la batterie à "nue", sur la partie droite vous devez avoir un boitier fermé par un capot de protection tenu par une vis, l'enlever, là vous avez accès à toute la partie branchement électrique et carte électronique de l'UI.
"ATTENTION TRAVAILLER HORS TENSION", il faut débrancher les fils de liaison UE / UI et démonter tout le boitier qui est tenu par des vis, bien repérer tout cela, et le moteur doit se trouver derrière.
Cordialement.
Soulever la grille retirer les filtres.
En principe le capot de façade est tenue par deux ou trois vis cruciformes qui soit camouflées par des petits caches qui s'enlèvent facilement avec un petit tournevis plat en bas du capot, soit derrière la grille, décoller le capot du bas vers dehors de manière à le déclipser, il faut être ferme mais pas comme une brute, là vous avez la batterie à "nue", sur la partie droite vous devez avoir un boitier fermé par un capot de protection tenu par une vis, l'enlever, là vous avez accès à toute la partie branchement électrique et carte électronique de l'UI.
"ATTENTION TRAVAILLER HORS TENSION", il faut débrancher les fils de liaison UE / UI et démonter tout le boitier qui est tenu par des vis, bien repérer tout cela, et le moteur doit se trouver derrière.
Cordialement.
19 novembre 2012 à 17:19
Réponses forum dépannage 8
Démonter carter sur clim réversible Fujitsu Atlantic
Bonsoir,
Merci pour votre aide. Je le ferais ce week-end et vous tiendrais au courant.
Cordialement.
Merci pour votre aide. Je le ferais ce week-end et vous tiendrais au courant.
Cordialement.
19 novembre 2012 à 20:26
Réponses forum dépannage 9
Invité
Démonter carter sur clim réversible Fujitsu Atlantic
Invité
Bonjour,
Ayant du bruit dans l'ensemble moteur / ventilateur je souhaiterais démonter afin de vérifier les 2/3 pièces en cause.
Mais je n'arrive pas à sortir le moteur de ventilation.
Est-il simplement emboité sur la turbine ou il y a une vis sur l'axe et faut-il sortir tout le dessous ?
Le moteur bouge bien et laisse penser à une liaison souple par emboitement mais je n'ose pas trop tirer.
Est-ce que quelqu'un sait ?
Merci d'avance.
Jérôme
Ayant du bruit dans l'ensemble moteur / ventilateur je souhaiterais démonter afin de vérifier les 2/3 pièces en cause.
Mais je n'arrive pas à sortir le moteur de ventilation.
Est-il simplement emboité sur la turbine ou il y a une vis sur l'axe et faut-il sortir tout le dessous ?
Le moteur bouge bien et laisse penser à une liaison souple par emboitement mais je n'ose pas trop tirer.
Est-ce que quelqu'un sait ?
Merci d'avance.
Jérôme
02 décembre 2012 à 10:32
Réponses forum dépannage 10
Invité
Démonter carter sur clim réversible Fujitsu Atlantic
Invité
Il faut déposer tout le bloc qui sort par le bas.
A première vue roulement moteur HS.
Jérôme
A première vue roulement moteur HS.
Jérôme
03 décembre 2012 à 07:43
Réponses forum dépannage 11
Invité
Démonter carter sur clim réversible Fujitsu Atlantic
Invité
Bonsoir,
Je suis nouveau sur ce forum, j'ai mon unité intérieure qui fait également du bruit.
Avez-vous des photos pour le démontage du capot avant ?
Merci.
Cordialement.
Je suis nouveau sur ce forum, j'ai mon unité intérieure qui fait également du bruit.
Avez-vous des photos pour le démontage du capot avant ?
Merci.
Cordialement.
13 décembre 2013 à 21:46
Réponses forum dépannage 12
Invité
Démonter carter sur clim réversible Fujitsu Atlantic
Invité
Bonjour,
J'ai le même problème et en effet le démontage du moteur est un peu compliqué.
Il ne faut pas forcer car il y a une vis qui retient le moteur sur l'axe de la ventilation.
Pour y accéder, il faut démonter le bas du carter. Il faut enlever 4 vis et on peut faire glisser le bas et libérer l'axe.
Il vaut mieux ne pas tout enlever car tout peut tomber et entrouvrir suffit pour débloquer la vis et donc le moteur.
Après changement du moteur le sifflement a enfin arrêté, un vrai soulagement.

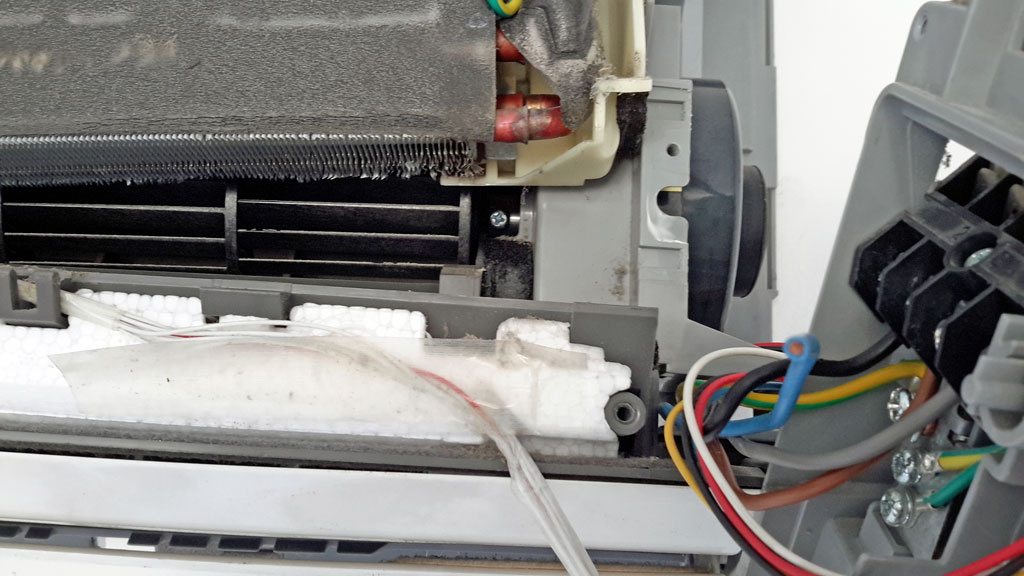

Je joins une photo où on voit le carter baissé et l'axe avec la vis qui tient le moteur.
J'ai le même problème et en effet le démontage du moteur est un peu compliqué.
Il ne faut pas forcer car il y a une vis qui retient le moteur sur l'axe de la ventilation.
Pour y accéder, il faut démonter le bas du carter. Il faut enlever 4 vis et on peut faire glisser le bas et libérer l'axe.
Il vaut mieux ne pas tout enlever car tout peut tomber et entrouvrir suffit pour débloquer la vis et donc le moteur.
Après changement du moteur le sifflement a enfin arrêté, un vrai soulagement.
Je joins une photo où on voit le carter baissé et l'axe avec la vis qui tient le moteur.
13 janvier 2015 à 20:11
Réponses forum dépannage 13
Démonter carter sur clim réversible Fujitsu Atlantic
Bonjour,
Nous n'avons pas reçu les images que vous mentionnez dans votre réponse.
Vous pouvez nous les faire parvenir en répondant à ce message, ou en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement.
Nous n'avons pas reçu les images que vous mentionnez dans votre réponse.
Vous pouvez nous les faire parvenir en répondant à ce message, ou en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement.
13 janvier 2015 à 20:21
Réponses forum dépannage 14
Invité
Démonter carter sur clim réversible Fujitsu Atlantic
Invité
Bonjour,
Je retente la photo.
Cordialement.
Pour agrandir l'image, cliquez dessus.
Je retente la photo.
Cordialement.
Pour agrandir l'image, cliquez dessus.
18 janvier 2015 à 18:52
Réponses forum dépannage 15
Invité
Démonter carter sur clim réversible Fujitsu Atlantic
Invité
Y a t-il des photos pour démonter le côté car moi mon problème c'est des gouttes d'eau qui tombent lorsqu'il est arrêté.
Comme j'ai deux autres splits sur le même groupe.
Comme j'ai deux autres splits sur le même groupe.
07 juin 2015 à 08:32
