Question Forum Dépannage Climatisation : Climatiseur Mitsubishi ne s’allume plus
Bonjour.
J’ai un ensemble climatiseur Mitsubishi unité intérieure SRK25ZMP~S et unité extérieure avec télécommande, l’ensemble ne s’allume plus tout un coup, pas de bruit, pas de défaut, pas de voyant qui s’allume, peut-être un problème électrique que je ne sais pas réparer, l’ensemble est encore monté dans une chambre.
J’ai vérifié l’arrivée tension 220v aux UI et UE = OK
Fusible UE = OK.
J’ai vérifié les télécommandes = fonctionnelles (j’ai 2 climatiseurs identiques installés en même temps et un fonctionne encore)
Sur UI je ne sais pas où se trouve le fusible ! Et j’ai appuyé sur bouton poussoir Marche/Arrêt ça ne marche pas voyant éteint).
Merci d’avance pour vos aides.
Cordialement.
Thierry
J’ai un ensemble climatiseur Mitsubishi unité intérieure SRK25ZMP~S et unité extérieure avec télécommande, l’ensemble ne s’allume plus tout un coup, pas de bruit, pas de défaut, pas de voyant qui s’allume, peut-être un problème électrique que je ne sais pas réparer, l’ensemble est encore monté dans une chambre.
J’ai vérifié l’arrivée tension 220v aux UI et UE = OK
Fusible UE = OK.
J’ai vérifié les télécommandes = fonctionnelles (j’ai 2 climatiseurs identiques installés en même temps et un fonctionne encore)
Sur UI je ne sais pas où se trouve le fusible ! Et j’ai appuyé sur bouton poussoir Marche/Arrêt ça ne marche pas voyant éteint).
Merci d’avance pour vos aides.
Cordialement.
Thierry
15 juin 2024 à 09:05
Réponse 1 forum climatisation climatiseurs
Climatiseur Mitsubishi ne s’allume plus

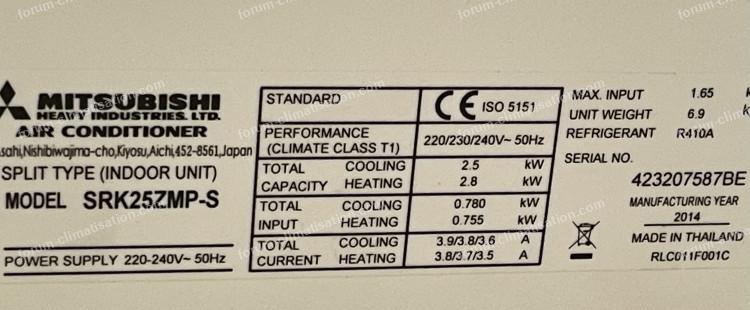

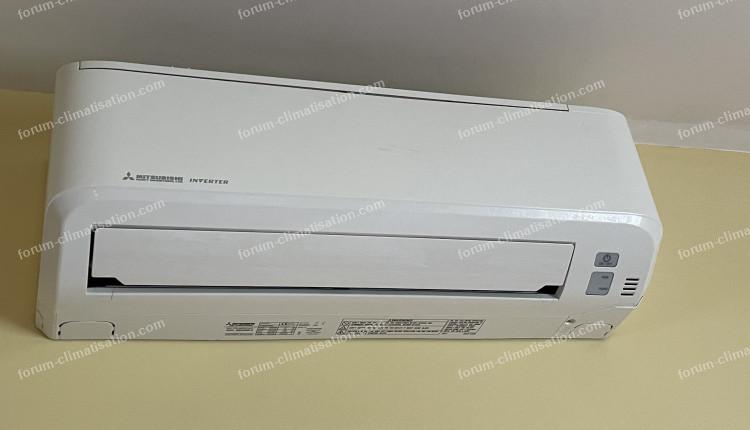

Image du climatiseur.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
15 juin 2024 à 11:46
Réponse 2 forum climatisation climatiseurs
Climatiseur Mitsubishi ne s’allume plus
Bonjour.
Note pour les autres intervenants : c'est du Mitsubishi Heavy Industries, pas du Mitsu Electric.
Pas de doc précise pour cette marque, juste quelques généralités. Sur des modèles proches du vôtre, il y a un fusible 3.15A sur la carte électronique à droite dans l'UI. Mais s'il est fondu, c'est probablement que quelque chose l'aura fait fondre.
Je suppose que vous avez coupé le courant 1 mn puis l'avez remis, parfois cela débloque certaines situations. En remettant le courant, le volet doit faire un aller-retour. S'il ne le fait pas, fusible fondu ou alimentation basse tension interne HS.
Note pour les autres intervenants : c'est du Mitsubishi Heavy Industries, pas du Mitsu Electric.
Pas de doc précise pour cette marque, juste quelques généralités. Sur des modèles proches du vôtre, il y a un fusible 3.15A sur la carte électronique à droite dans l'UI. Mais s'il est fondu, c'est probablement que quelque chose l'aura fait fondre.
Je suppose que vous avez coupé le courant 1 mn puis l'avez remis, parfois cela débloque certaines situations. En remettant le courant, le volet doit faire un aller-retour. S'il ne le fait pas, fusible fondu ou alimentation basse tension interne HS.
15 juin 2024 à 17:15
Réponse 3 forum climatisation climatiseurs
Climatiseur Mitsubishi ne s’allume plus
Bonjour.
Si vous avez du 230V de votre UE à votre UI, comme expliqué par Dom-Aom, le problème viendrait de la carte, voire simplement du récepteur.
Il faudrait enlever le capot de façade afin de voir si vous voyez une LED allumée, clignotante ou fixe, rouge ou verte.
Si c'est le cas, je pencherais pour le récepteur IR.
Si vous avez du 230V de votre UE à votre UI, comme expliqué par Dom-Aom, le problème viendrait de la carte, voire simplement du récepteur.
Il faudrait enlever le capot de façade afin de voir si vous voyez une LED allumée, clignotante ou fixe, rouge ou verte.
Si c'est le cas, je pencherais pour le récepteur IR.
15 juin 2024 à 18:32
Réponse 4 forum climatisation climatiseurs
Climatiseur Mitsubishi ne s’allume plus
Bonjour.
J’ai coupé et remise du 230V, ça n’a rien fait, et aucun voyant ne s’allume ou clignote, le volet ne bouge pas, je vais ouvrir UI et prends photos aujourd’hui et chercher le fusible, je vous tiens au courant.
Merci.
J’ai coupé et remise du 230V, ça n’a rien fait, et aucun voyant ne s’allume ou clignote, le volet ne bouge pas, je vais ouvrir UI et prends photos aujourd’hui et chercher le fusible, je vous tiens au courant.
Merci.
16 juin 2024 à 09:07
Réponse 5 forum climatisation climatiseurs
Climatiseur Mitsubishi ne s’allume plus
Bonjour.
Quand je parlais d'une led, c'est une led sur la carte de votre UI, à l'intérieur de votre UI.
Quand je parlais d'une led, c'est une led sur la carte de votre UI, à l'intérieur de votre UI.
17 juin 2024 à 09:04
Réponse 6 forum climatisation climatiseurs
Climatiseur Mitsubishi ne s’allume plus
Bonsoir
J’ai ouvert l'UI, voici une photo, aucun voyant ne s’allume et je ne vois pas de fusible non plus.
Merci.
Pour agrandir l'image, cliquez dessus.
J’ai ouvert l'UI, voici une photo, aucun voyant ne s’allume et je ne vois pas de fusible non plus.
Merci.
Pour agrandir l'image, cliquez dessus.
01 juillet 2024 à 21:51
Réponse 7 forum climatisation climatiseurs
Climatiseur Mitsubishi ne s’allume plus
Bonjour.
???? Le fusible est horizontal, en haut à droite de la carte... Coupez le courant et mesurez sa résistance, normalement inférieure à 1 ohm.
On ne voit pas le microprocesseur, il est surement sur l'autre face. Il arrive qu'il y ait d'autres fusibles, minuscules, sur l'autre face (1mm x 2 mm environ), pas forcément faciles à repérer pour un profane, sauf s'il y a une sérigraphie "Fxx", F comme fusible.
Si la carte présente des points de test 5V, 12V, 15V... testez les par rapport à 0V ou GND.
Faites une photo bien nette de l'autre face, objectif positionné au centre de la carte (pour qu'elle apparaisse bien rectangulaire), et tant qu'à faire, refaites en une de la face déjà photographiée, avec les mêmes conseils. Et en optimisant les tailles (donc avec un plus fort grossissement).
???? Le fusible est horizontal, en haut à droite de la carte... Coupez le courant et mesurez sa résistance, normalement inférieure à 1 ohm.
On ne voit pas le microprocesseur, il est surement sur l'autre face. Il arrive qu'il y ait d'autres fusibles, minuscules, sur l'autre face (1mm x 2 mm environ), pas forcément faciles à repérer pour un profane, sauf s'il y a une sérigraphie "Fxx", F comme fusible.
Si la carte présente des points de test 5V, 12V, 15V... testez les par rapport à 0V ou GND.
Faites une photo bien nette de l'autre face, objectif positionné au centre de la carte (pour qu'elle apparaisse bien rectangulaire), et tant qu'à faire, refaites en une de la face déjà photographiée, avec les mêmes conseils. Et en optimisant les tailles (donc avec un plus fort grossissement).
