Bonjour à tous.

Et merci d'avance pour votre aide.
J'ai voulu remettre en service ma clim Airton HSU-12HS03-R2 qui n'avait pas tourné depuis des années, les 6 voyants s'allument, les ventelles bougent, puis tout s'éteint sans que la turbine, le compresseur ou le ventilateur extérieur ne tournent ; si je fais Marche, les voyants Operate et Cool clignotent et Heat est fixe, ce qui en langage Haier doit vouloir dire : "eeprom anomaly"...
Quelqu'un pourrait-il me dire comment confirmer, si c'est fréquent et comment remédier ?
Merci encore.

12 juin 2020 à 21:39

Réponse 1 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

lu33390
Membre inscrit

19 messages

Bonjour.
Ce matin j'ai parcouru le forum, et j'ai vu qu'une personne qui avait eu des problèmes d'eeprom étaient dus à un mauvais filtrage de l'alim, donc j'ai contrôlé les condos en amont et en aval du 7805, ils étaient un peu résistants (entre 1 et 2 ohms), je les ai remplacés par acquis de conscience, mais rien n'a changé.

13 juin 2020 à 13:26

Réponse 2 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

tam
Membre inscrit

2 249 messages

Bonjour, vous ouvrez cette nouvelle question, est-ce la même clim que celle de votre question précédente ?
A-t-elle alors redémarré ?
Par ailleurs, vous sembliez avoir le manuel de service, si oui ne pourriez-vous pas le mettre en lien ?
Panne clim Airton led extérieure clignote 14 fois

13 juin 2020 à 15:32

Réponse 3 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

Bricovidéo
Administrateur

13 509 messages

Image du jour BricoVidéo. Bonjour à toutes et à tous.
Information à cet emplacement du forum climatisation sera publiée l’image du jour.
À ce jour 74 893 internautes sont inscrits sur les forums de Bricovidéo.
Pour agrandir l'image, cliquez dessus.

BricoVidéo image du jour. Déconfinement quai de Seine Paris. Photo Patrice Faro. Canon EOS M6 Mark II. Objectif Zoom Canon 24-105.
Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Reportage photo Paris en période de confinement Photos Paris en confinement
Cordialement l'équipe du forum dépannage climatisation.

13 juin 2020 à 16:41

Réponse 4 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

lu33390
Membre inscrit

19 messages

Bonjour, c'est la même clim mais 2 problèmes différents ; elle n'a jamais démarrée, j'étais mal parti, car les voyants ne sont pas dans le même ordre sur le bandeau et sur le guide de dépannage, ce qui fait que j'ai longtemps cherché une panne qui n'était pas la bonne ... Voila la notice Haier, qui est en fait le fabriquant de cette clim Airton.
Service manual clim Haier

13 juin 2020 à 17:10

Réponse 5 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

Bricovidéo
Administrateur

13 509 messages

Les forums vous ont aidé, aidez les forums à votre tour.

Bonjour à toutes et à tous.
Et si vous faisiez un don pour aider aux frais de fonctionnement des forums de Bricovidéo ?

Vous le savez peut-être déjà, la publicité sur l'ensemble de nos forums est notre unique source de revenus pour payer nos charges (hébergement des données, noms de domaines, impôts...). Actuellement peu d'annonceurs sont proposés par les régies publicitaires.
Comme de nombreuses sociétés en ce moment nous rencontrons des difficultés financières, un grand nombre d'entreprises françaises va malheureusement devoir déposer le bilan. Il n'est pas exclu que nous fassions partie du nombre.

C'est pour cela que nous venons de créer une cagnotte solidaire sur leetchi.com, donc si vous le pouvez, n'hésitez pas à faire un don, surtout si l'aide que vous avez trouvée sur nos forums vous a permis de faire de substantielles économies.
Les forums vous ont aidé, aidez les forums à votre tour.

D'autre part beaucoup d'internautes utilisent des bloqueurs de publicité. Cette publicité nous permet de vous proposer un contenu gratuit, qui donne à beaucoup d'entre vous la possibilité de se dépanner à peu de frais. Pour cela nous vous remercions d'autoriser la publicité sur nos forums.
Cliquez sur ce lien pour participer à la cagnotte solidaire : leetchi.com pour soutenir les Forums

Nouveau : Pour soutenir financièrement les forums de Bricovidéo, vous avez aussi la possibilité d'acheter une ou des photos du photographe Patrice Faro (chaque tirage sera limité à 50 exemplaires).
Photos de Paris en période de confinement.

En vous en remerciant par avance.
Cordialement, l'équipe de Bricovideo.com

13 juin 2020 à 17:20

Réponse 6 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

tam
Membre inscrit

2 249 messages

Oui, les messages d'erreurs sont une aide mais peuvent aussi nous faire fausse route...
Alors mieux vaut pouvoir confirmer avec un autre symptôme, si possible !

D'après le manuel, je vois qu'il peut y avoir une EEPROM dans l'UI et une autre dans l'UE.
Donc déjà les localiser.

13 juin 2020 à 19:03

Réponse 7 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

lu33390
Membre inscrit

19 messages

Que ce soit celle de l'UI ou de l'UE je ne sais pas comment les contrôler ???
Je ne pense pas que ce soit celle de l'UE, car si je débranche le fil qui communique entre les 2 unités, le défaut reste le même sur l'UI, et de plus si c’était côté UE la led rouge de l'UE devrait clignoter 7 fois...

13 juin 2020 à 19:11

Réponse 8 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

lu33390
Membre inscrit

19 messages

J'ai contrôlé tous les condo chimiques, c'est OK, je tenterais bien un dessoudage de l'eeprom et son contrôle dans un adaptateur mais je ne sais pas ce que je devrais trouver (sur l'eeprom il y a une étiquette collée avec 3D34 écrit dessus, peut-être une sorte de checksum ?).
Serait-il possible que "Dom-Aom" m'aiguille sur ce problème d'eeprom ?
Merci d'avance.

14 juin 2020 à 11:27

Réponse 9 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

JIMA
Membre inscrit

977 messages

Bonjour Lu,
Vous devez contrôler la tension en V DC entre pin 4 - et pin 8+ sur les eeprom.
C'est le circuit intégré LC2 pour l'UE et IC2 pour l'UI.
Cordialement, JIMA

14 juin 2020 à 13:57

Réponse 10 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

lu33390
Membre inscrit

19 messages

Hello Jima, les tensions sont bonnes.
Cordialement.

14 juin 2020 à 16:49

Réponse 11 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

JIMA
Membre inscrit

977 messages

@Lu,
Quelles valeurs avez-vous mesurées ?
Nous sommes à distance et il n'y a que les faits qui comptent, comme dans une enquête.
Cordialement, JIMA

14 juin 2020 à 18:57

Réponse 12 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

lu33390
Membre inscrit

19 messages

A ma connaissance, il n'y a que la tension sur la patte 8 (+5V) qui soit "mesurable", les 2 autres pattes 5 et 6 sont des horloges et data, ça je n'ai pas (encore) contrôlé, car je ne sais pas ce que je devrais trouver, c'est pour ça que j'ai créé ce post spécifique, pour avoir quelques "billes" de plus.
Cordialement.

14 juin 2020 à 21:01

Réponse 13 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

JIMA
Membre inscrit

977 messages

@Lu,
Vous pouvez contrôler les pins Data et Clock avec un multimètre qui a le calibre Hz ou fréquencemètre.
Les valeurs mesurées sont oscillantes et ce sont ces oscillations qui nous indique que l'eeprom fonctionne.

Les valeurs transmises ne nous sont pas utiles simplement parce qu'on ne connaît pas le langage utilisé.
Chargez la notice de l'eeprom 24C01 et mesurez sur les pins Data et Clock.
C'est donc entre pin 4- et pin 5+ puis pin 4- et pin 6.
Cordialement, JIMA

14 juin 2020 à 21:30

Réponse 14 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

lu33390
Membre inscrit

19 messages

Hello,
Après avoir fait des tests platine démontée et sur place, il y a un bref échange de data pendant une demi seconde ; ce matin j'ai dessoudé les 2 eeprom, celle de l'UI ne répond pas, celle de l'UE est OK avec un checksum de 5C05...
Comment récupérer le programme de l'eeprom de l'UI ???

16 juin 2020 à 11:41

Réponse 15 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

tam
Membre inscrit

2 249 messages

Bonjour.

A part un gentil internaute qui posterait son fichier... peu d'espoir je pense du côté de chez Haier ?
Formulaire de contact Haier

Ceci dit, un soft bien foutu devrait pouvoir se débrouiller en remettant des données génériques dans une eeprom vierge OK (trop cher et trop durable sans doute) ;)

19 juin 2020 à 09:44

Réponse 16 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

lu33390
Membre inscrit

19 messages

Bonjour,
J'ai posé la question à Haier, ils n'ont plus de pièce et pas de programme, il est vrai que le matériel a plus de 10 ans d'âge...
Serait-il possible de contacter Dom-Aom pour avoir son avis ?
Merci.

19 juin 2020 à 14:49

Réponse 17 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

Dom-Aom
Membre inscrit

8 455 messages

Bonjour.

Hélas je n'ai pas de compétence spéciale pour ce genre de circuit, ni rien pour les tester, ce qui ne semble pas votre cas. A la limite, vous êtes mieux armé que moi pour dépanner ça. Parfois les diags machine sont fantaisistes au niveau eeprom. Par exemple question 4289 : Carte UI Sanyo CR-UXRP71B et son eeprom en panne

Vous pouvez toutefois comparer les 2 circuits au niveau des I/Os. Multimètre en test de diode, fil rouge à la patte GND, cela permet de voir si les diodes de protection internes sont bonnes. Si court-jus (clock, data ou VDD), alors ça explique tout.

19 juin 2020 à 16:29

Réponse 18 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

lu33390
Membre inscrit

19 messages

Merci Dom-Aom pour votre réponse rapide malgré votre emploi du temps chargé, c'est suite à la lecture du post sus-mentionné et de l'affichage de la panne que j'ai fait mes recherches, mais en final j'ai dessoudé et comparé avec un programmateur les eeprom des unités int et ext, et c'est sûr que l'int est HS, mais sans le "programme" original ou approchant, point de salut...
Dommage, pour 1€ d'eeprom et de programme, la clim est HS ... j'en mettrais un nouveau plus performant !!
Merci encore.

19 juin 2020 à 19:56

Réponse 19 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

tam
Membre inscrit

2 249 messages

Bonjour,
Pour Lu33, pourquoi pas perdre quelques 1€ et tenter avec une eeprom neuve et vierge ?
Par curiosité (voire pour d'autres internautes), pourriez-vous poster le hex de celle de l'UE ?

21 juin 2020 à 10:18

Réponse 20 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

lu33390
Membre inscrit

19 messages

Bonjour Tam,
Mettre une eeprom vierge, c'est comme si vous aviez percé votre réservoir de voiture, que vous le remplaciez par un neuf... mais tant qu'il sera vide vous ne pourrez pas avancer ; voici l'hexe de l'UE avec le checksum 5C05.
Bonnes vacances.

** Vous devez être connecté en tant que membre pour voir ce document **

14 juillet 2020 à 16:43

Réponse 21 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

tam
Membre inscrit

2 249 messages

Bonjour lu,

Citation :
Mettre une eeprom vierge, c'est comme si vous aviez percé votre réservoir de voiture, que vous le remplaciez par un neuf... mais tant qu'il sera vide vous ne pourrez pas avancer

Je ne vois pas les choses ainsi.

Une voiture a besoin de carburant tout comme une clim de courant électrique.
Ici, il ne s'agit que de paramètres d'utilisation que la clim est capable de mémoriser par elle-même.
Si le contrôleur n'arrive plus à écrire/lire l'eeprom (somme de contrôle fausse), je comprends qu'il affiche un défaut, mais sinon je ne vois pas pourquoi il n'arriverait pas à la réinitialiser avec des valeurs standards.

En désespoir de cause, je tenterais une eeprom vierge voire avec n'importe quoi dedans.

Concernant le fichier joint, voici les 51 bytes utilisés dans cette eeprom qui en compte 128. (les "FF" sont des bytes vierges)

Pour agrandir l'image, cliquez dessus.

15 juillet 2020 à 11:22

Réponse 22 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

Bricovidéo
Administrateur

13 509 messages

Image du jour BricoVidéo. Bonjour à toutes et à tous.
Information à cet emplacement du forum climatisation sera publiée l’image du jour.
À ce jour 74 893 internautes sont inscrits sur les forums de Bricovidéo.
Pour agrandir l'image, cliquez dessus.

Image du jour. 14 juillet 2020 Paris. Photo Patrice Faro. Canon EOS M6 Mark II. Objectif Zoom Canon 24-105.
Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Reportage photo Paris en confinement.
Cordialement l'équipe de Bricovidéo.com

15 juillet 2020 à 11:40

Réponse 23 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

lu33390
Membre inscrit

19 messages

Bonjour, eeprom veut dire Electrical Erasable Programmable Read-Only Memory, en langue de Verlaine, Mémoire EN LECTURE SEULE effaçable et programmable électriquement, c'est une mémoire dans laquelle sont stockées des informations qui vont être LUES seulement, pas d'écriture, c'est pour ça qu'il y a une étiquette de cheksum, pour vérifier que le contenu n'a pas changé, qu'il est conforme à l'origine.
Le processeur, s'il doit écrire quelque chose il le fera dans une RAM.

15 juillet 2020 à 12:23

Réponse 24 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

tam
Membre inscrit

2 249 messages

Ah l'histoire des mémoires.... le nom est trompeur.

Il s'agit bien ici d'une mémoire read/write in situ, historiquement appelée ROM car elle n'est pas volatile.
Je maintiens que ces petites mémoires série ne servent habituellement qu'à stocker quelques paramètres utilisateurs.
Quant à la somme de contrôle, où l'avez-vous lue ? Sans doute à l'aide du programmateur et non sur une étiquette ?

Autre information, ce type de mémoire n'a pas besoin d'être dé-soudée pour être lue ou écrite, c'est l'avantage du bus I2C de tout permettre in situ.

15 juillet 2020 à 18:16

Réponse 25 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

tam
Membre inscrit

2 249 messages

Petite expérience jouée d'avance sur mon monosplit :
- démarrage en ventilation avec choix d'une vitesse de fan et une orientation fixe du volet.
- coupure du secteur pendant de longues minutes
- au retour du secteur, le monosplit reprend automatiquement le même mode, la même vitesse et le même angle de volet (après sa pom).

Mon petit doigt me dit que ces paramètres (mode, fan, volet) ont été écrits puis relus dans une mémoire de cette technologie (qu'elle soit dans un composant isolé comme la 24C01 ou intégré dans le contrôleur).

Bonne soirée.

15 juillet 2020 à 18:36

Réponse 26 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

lu33390
Membre inscrit

19 messages

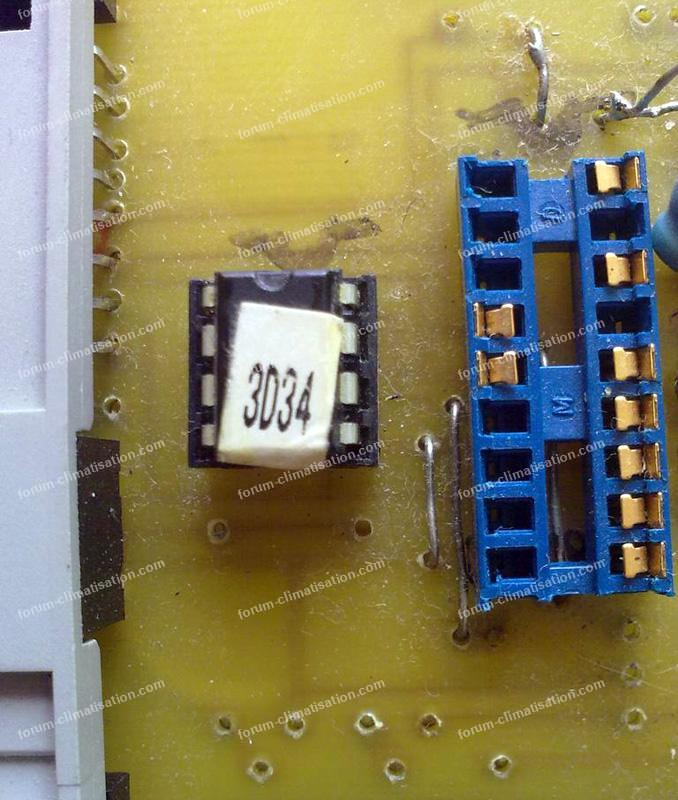

Vous avez peut-être raison.

Pour agrandir l'image, cliquez dessus.

15 juillet 2020 à 19:25

Réponse 27 d'un contributeur du forum-climatisation

Clim Haier Airton EEPROM anomalie

tam
Membre inscrit

2 249 messages

Je vois cette étiquette.
S'il s'agit vraiment d'un checksum, alors pour moi c'est de l’obsolescence programmée étant donné la "fragilité" de ces composants.

16 juillet 2020 à 12:36

Proposer une réponse à Clim Haier Airton EEPROM anomalie

Votre réponse^* :

Ajouter nouveau fichier

Type :une/des image(s)   un document

Image :

Ajouter des fichiers

Ajouter des images



Décembre 2025. Bonjour à toutes et à tous.
Nous sommes dans une période difficile financièrement, si cela ne s'améliore pas, nous risquons la fermeture des forums. Très peu de participants à la cagnotte solidaire : leetchi.com soutenir nos forums
Concernant les questions et réponses, elles auront un retard de publication sur l'ensemble des forums.
Désolés pour ce désagrément.



En postant votre réponse sur les forums BricoVideo, vous reconnaissez avoir accepté les conditions d'utilisations du forum.

Les champs marqués par des ^* doivent obligatoirement être renseignés.

Questions apparentées dans le forum Climatisation

• 1. Erreur E7 et Défaut d'isolement clim Airton

  N°4114 : Bonjour, Il y a quelques temps (exactement le 25/09/2008), un artisan nous a installé une climatisation bi-split (en plus de l'unité extérieure nous avons donc deux unités intérieures), tout fonctionnait bien, mais...
• 2. Panne clim Airton led extérieure clignote 14 fois

  N°5873 : Bonjour à tous. J'ai posé cette clim Airton HSU-12HS03/R2 il y a 13 ans, depuis 9 ans la maison était louée à une locataire qui ne voulait pas s'en servir, ma locataire ayant quitté les lieux j'ai voulu remettre la clim en...
• 3. Eeprom carte clim Mitsubishi SRC25ZJX-S

  N°6424 : Bonjour à tous. Je cherche le programme de l'eeprom d'une carte de clim Mitsubishi 93C46 de la carte mère référencée RCV565A101A-1 Merci de votre aide.
• 4. Climatiseur Airton led unité extérieure clignote 6 fois

  N°8851 : Bonjour. Climatiseur Airton bi-split, modèle H2SM 9+12 RH03/R2 réf : 404211. Voici mon problème : en mode froid, quand je demande une valeur basse type 21 degrés, le bloc extérieur (UE) accélère puis se coupe avec...
• 5. Panne climatiseur Airton après coupures d’électricité répétées

  N°3854 : Bonjour, Problèmes climatiseur Airton H2SM - (9+12) RH03/R2 (DB) réf 405599 J'en viens à poster sur le forum car je ne sais plus quoi faire. Tout a commencé après des coupures/retour d’électricité répétées il y a...
• 6. Clim Airton compresseur extérieur se lance plus

  N°3112 : Bonjour à tous. J'ai installé une climatisation Airton il y a bientôt 3 ans. Encore en travaux et non habité ceci a fonctionné très occasionnellement. La veille de la mise en location de mon bien on s'est aperçu...
• 7. Erreur E5 clim Airton conseils dépannage

  N°2164 : Bonjour, tout d'abord merci pour les réponses éventuelles. :biggrin: Ma clim Airton bi-split est installée depuis trois ans sans aucun problème, mais depuis quelques jours les splits démarrent, soufflent, le groupe...
• 8. Ventilateur UI Airton fonctionnement saccadé

  N°7978 : Bonjour. Réf de la climatisation Airton TAC-(09+12) CHSA (H) panne affichée 06. Je constate que le ventilateur de l'UI ne tourne pas. Démontage, essais à vide = il tourne. Je change les roulements. Essais : Il se lance,...
• 9. Problème mode chauffage clim Airton inverter TAC 12 CHSA/CI

  N°2183 : Bonjour, J'ai acheté un appartement équipé avec une clim Airton Inverter TAC 12 CHSA/CI (je ne sais pas qui a fait l'installation, et à quelle date). Jusqu'à présent la clim fonctionnait bien en mode chauffage et en mode...
• 10. Problème sonde clim Airton 12HS03 ou Haier le clône

  N°6807 : Bonjour. Cette Airton 12 HS03... clône de Haier... est aussi en panne. Le code clignotement 12 disait que la carte power était HS (elle a déjà été changée... au bout de 2 ans). Mais j'ai un autre souci car la CN11 de la...

Informations sur le forum Climatisation Informations sur le moteur du forum Mentions légales
