Question Forum Dépannage Climatisation : Circuit court. multi-split Daikin avec 4 sorties
Bonjour.
Je viens de faire installer un multi-split Daikin avec 4 sorties
UE : 6.8 kW
1 UI salon de 30m² : 3.5kW
3 UIs chambres de 10m² : 1.5kW chacune
Les UI sont parfaitement dégagées : il y a bien 15 cm au dessus et rien dessous à part le sol 2m plus bas.
Et ce matin en testant vraiment celle de ma chambre, j'ai l'impression qu'elle fait un circuit court.
A savoir, que je lui avais mis une température cible de 24°.
Elle démarre, ça souffle, j'entends les ventilos puis elle semble s'arrêter : bouton toujours allumé mais silence absolu, j'aurai dû mettre ma main pour être sûr que ça ne soufflait plus rien.
Et après quelques minutes (je dirai 5 mais pas 10), j'entends comme un bruit de pompe d'eau, elle se relance, se remet à souffler 5mn puis silence, et cela en boucle.
Je testerai les autres ce soir pour voir si elles font pareil.
Tout d'abord, je voulais savoir si c'était gênant de n'avoir qu'une UI d'active et notamment d'une petite chambre quand on a une UE 4 splits ?
Est-ce que cela pourrait avoir un lien avec mon souci ?
Sur cette installation, le tuyau 3/8 est un peu pincé, cela pourrait-il ainsi avoir un lien ?
Merci beaucoup à tous les pros qui liront mon message.
Je viens de faire installer un multi-split Daikin avec 4 sorties
UE : 6.8 kW
1 UI salon de 30m² : 3.5kW
3 UIs chambres de 10m² : 1.5kW chacune
Les UI sont parfaitement dégagées : il y a bien 15 cm au dessus et rien dessous à part le sol 2m plus bas.
Et ce matin en testant vraiment celle de ma chambre, j'ai l'impression qu'elle fait un circuit court.
A savoir, que je lui avais mis une température cible de 24°.
Elle démarre, ça souffle, j'entends les ventilos puis elle semble s'arrêter : bouton toujours allumé mais silence absolu, j'aurai dû mettre ma main pour être sûr que ça ne soufflait plus rien.
Et après quelques minutes (je dirai 5 mais pas 10), j'entends comme un bruit de pompe d'eau, elle se relance, se remet à souffler 5mn puis silence, et cela en boucle.
Je testerai les autres ce soir pour voir si elles font pareil.
Tout d'abord, je voulais savoir si c'était gênant de n'avoir qu'une UI d'active et notamment d'une petite chambre quand on a une UE 4 splits ?
Est-ce que cela pourrait avoir un lien avec mon souci ?
Sur cette installation, le tuyau 3/8 est un peu pincé, cela pourrait-il ainsi avoir un lien ?
Merci beaucoup à tous les pros qui liront mon message.
08 juillet 2026 à 10:13
Réponse 1 forum climatisation-climatiseurs
Circuit court. multi-split Daikin avec 4 sorties
Bonjour.
Vous touchez là du doigt un problème typique des multisplits : quand on leur demande peu de chaud ou peu de froid (surtout quand une seule UI est en demande), leur puissance minimale est déjà trop forte pour assurer un fonctionnement continu de l'UI en marche. Supposez que la déperdition à compenser soit de 300W en régime établi, cela représente le vingtième de la puissance de l'UE, elle ne sait pas faire, et donc cycle. Si vous mettez toutes vos UI en demande, alors la puissance minimale (par ex 800W) sera "partagée" par les UI, et là le compresseur pourra tourner à vitesse minimum sans cycler. Du moins je pense...
Le tuyau pincé affecte la chambre où vous avez fait l'essai? Si le pincement n'est pas trop marqué, cela peut être toléré sans problème notable. Une photo?
Vous touchez là du doigt un problème typique des multisplits : quand on leur demande peu de chaud ou peu de froid (surtout quand une seule UI est en demande), leur puissance minimale est déjà trop forte pour assurer un fonctionnement continu de l'UI en marche. Supposez que la déperdition à compenser soit de 300W en régime établi, cela représente le vingtième de la puissance de l'UE, elle ne sait pas faire, et donc cycle. Si vous mettez toutes vos UI en demande, alors la puissance minimale (par ex 800W) sera "partagée" par les UI, et là le compresseur pourra tourner à vitesse minimum sans cycler. Du moins je pense...
Le tuyau pincé affecte la chambre où vous avez fait l'essai? Si le pincement n'est pas trop marqué, cela peut être toléré sans problème notable. Une photo?
08 juillet 2026 à 12:17
Réponse 2 forum climatisation-climatiseurs
Circuit court. multi-split Daikin avec 4 sorties
Merci beaucoup Dom-Aom pour votre réponse. Je vous envoie les photos.
Donc, si je n'ai qu'une unité intérieure active et qu'elle s'arrête, est-ce que cela signifie que l'unité extérieure s'arrête également ? Je vérifierai. Pour information, l'unité extérieure est un 4MXM68 Daikin Inverter.
Oui, le cuivre est pincé à l'entrée de cette unité intérieure.
Donc, la solution serait d'allumer le salon ou bien les 3 chambres ?
J'essaierai dans tous les cas.
Autre chose que je ne comprends pas bien : les unités intérieures et extérieures ont des sondes de température. Il a fait très chaud en journée, environ 37/38° à l'extérieur, mais à 5h du matin, au moment où j'ai fait ce test, il devait faire environ 18° à l'extérieur. En revanche, il devait faire environ 26° dans la chambre, étant donné que les murs et les meubles retiennent la chaleur. Il semble logique de régler la température cible en fonction de la température intérieure.
Pourtant, on demande souvent qu'il n'y ait pas trop d'écart avec la température extérieure.
En pleine journée, s'il fait 38° dehors et 30° dans le salon, cela a du sens et je comprends une température cible de 24° par exemple. Mais que faire dans mon cas ce matin ? Je demande une température cible de 23/24° car il fait 26/27° dans la chambre mais seulement 18° à l'extérieur.
Est-ce que cela pose problème ?
Merci.
Pour agrandir les images, cliquez dessus.
Donc, si je n'ai qu'une unité intérieure active et qu'elle s'arrête, est-ce que cela signifie que l'unité extérieure s'arrête également ? Je vérifierai. Pour information, l'unité extérieure est un 4MXM68 Daikin Inverter.
Oui, le cuivre est pincé à l'entrée de cette unité intérieure.
Donc, la solution serait d'allumer le salon ou bien les 3 chambres ?
J'essaierai dans tous les cas.
Autre chose que je ne comprends pas bien : les unités intérieures et extérieures ont des sondes de température. Il a fait très chaud en journée, environ 37/38° à l'extérieur, mais à 5h du matin, au moment où j'ai fait ce test, il devait faire environ 18° à l'extérieur. En revanche, il devait faire environ 26° dans la chambre, étant donné que les murs et les meubles retiennent la chaleur. Il semble logique de régler la température cible en fonction de la température intérieure.
Pourtant, on demande souvent qu'il n'y ait pas trop d'écart avec la température extérieure.
En pleine journée, s'il fait 38° dehors et 30° dans le salon, cela a du sens et je comprends une température cible de 24° par exemple. Mais que faire dans mon cas ce matin ? Je demande une température cible de 23/24° car il fait 26/27° dans la chambre mais seulement 18° à l'extérieur.
Est-ce que cela pose problème ?
Merci.
Pour agrandir les images, cliquez dessus.
08 juillet 2026 à 12:41
Réponse 3 forum climatisation-climatiseurs
Circuit court. multi-split Daikin avec 4 sorties
Ouh là là... Ce n'est pas plié, qu'est votre tuyau, mais plutôt... massacré :-(
De plus, sur la 2ème photo, j'ignore si c'est un effet d'optique, mais on dirait que la section utile des 2 tuyaux n'est pas un "O", mais plutôt un "U", autrement dit un "O" sur le haut duquel on aurait donné des coups de burin tout le long pour faire rentrer le (haut du) cuivre à l'intérieur. Si c'est le cas, c'est à se demander comment on a pu obtenir ce résultat... Je pense que les pros du forum vont exiger la réfection :-(
La puissance restituée d'une clim est augmentée suivant les températures extérieures. En mode chaud, une clim de 5 kW (à 7° extérieur) pourra en donner 7 ou 8 s'il fait 16-18 dehors ; à l'inverse, en mode froid la même clim sera hyper puissante si la température extérieure est basse (18 voire 15). Du coup en mode froid elle cyclera bien plus facilement la nuit ou au petit matin, car les UI vont délivrer de l'air glacial au lieu de froid.
On recommande de ne pas demander un delta T° trop fort en mode froid pour ménager la mécanique, mais c'est vrai surtout pour les canicules ; il est clair que par 25° dehors, on ne va pas demander 17ou 18.
De plus, sur la 2ème photo, j'ignore si c'est un effet d'optique, mais on dirait que la section utile des 2 tuyaux n'est pas un "O", mais plutôt un "U", autrement dit un "O" sur le haut duquel on aurait donné des coups de burin tout le long pour faire rentrer le (haut du) cuivre à l'intérieur. Si c'est le cas, c'est à se demander comment on a pu obtenir ce résultat... Je pense que les pros du forum vont exiger la réfection :-(
La puissance restituée d'une clim est augmentée suivant les températures extérieures. En mode chaud, une clim de 5 kW (à 7° extérieur) pourra en donner 7 ou 8 s'il fait 16-18 dehors ; à l'inverse, en mode froid la même clim sera hyper puissante si la température extérieure est basse (18 voire 15). Du coup en mode froid elle cyclera bien plus facilement la nuit ou au petit matin, car les UI vont délivrer de l'air glacial au lieu de froid.
On recommande de ne pas demander un delta T° trop fort en mode froid pour ménager la mécanique, mais c'est vrai surtout pour les canicules ; il est clair que par 25° dehors, on ne va pas demander 17ou 18.
08 juillet 2026 à 16:05
Réponse 4 forum climatisation-climatiseurs
Circuit court. multi-split Daikin avec 4 sorties
Bonjour, là ce n'est pas un peu pincé c'est beaucoup plié, pincé.
A savoir que sur un multi split de la taille que vous avez avec toutes les UI avec donc les 4 sorties occupées, il est quasiment certain qu'il faut rajouter du gaz.
Qui à effectué la mise service (MES) ?
Le fonctionnement que vous constatez est certainement du à un manque de gaz ?
A suivre en fonction de ce que vous allez nous dire suite à ma question.
A savoir que sur un multi split de la taille que vous avez avec toutes les UI avec donc les 4 sorties occupées, il est quasiment certain qu'il faut rajouter du gaz.
Qui à effectué la mise service (MES) ?
Le fonctionnement que vous constatez est certainement du à un manque de gaz ?
A suivre en fonction de ce que vous allez nous dire suite à ma question.
08 juillet 2026 à 16:08
Réponse 5 forum climatisation-climatiseurs
Circuit court. multi-split Daikin avec 4 sorties
Merci pour vos réponses.
La MES a été faite par la société qui a réalisé l'installation.
Je peux donner le nom en pm si vous voulez.
Ils m'ont dit que les angles n'étaient pas faciles...
Je n'ai pas vérifié le reste des installations.
Mais sachant que repasser des tuyaux neufs seraient fastidieux, quelle autre solution pour réparer un tel tuyau serait acceptable et fiable à long terme ?
Une soudure avec un coude en étain ou cuivre ferait elle l affaire ?
Je ne comprends pas bien les conséquences d'une telle installation.
Mon problème de cyclage initial pourrait venir de là ?
Merci.
La MES a été faite par la société qui a réalisé l'installation.
Je peux donner le nom en pm si vous voulez.
Ils m'ont dit que les angles n'étaient pas faciles...
Je n'ai pas vérifié le reste des installations.
Mais sachant que repasser des tuyaux neufs seraient fastidieux, quelle autre solution pour réparer un tel tuyau serait acceptable et fiable à long terme ?
Une soudure avec un coude en étain ou cuivre ferait elle l affaire ?
Je ne comprends pas bien les conséquences d'une telle installation.
Mon problème de cyclage initial pourrait venir de là ?
Merci.
08 juillet 2026 à 16:31
Réponse 6 forum climatisation-climatiseurs
Circuit court. multi-split Daikin avec 4 sorties
"Mon problème de cyclage initial pourrait venir de là ?" Pas impossible, le gaz (ou le liquide) ayant du mal à se frayer un chemin dans ces œuvres d'art cuivresques... :-(
Faites les mêmes tests avec les autres chambres dans les mêmes conditions de températures ; si le même phénomène se reproduit, soit tous les tuyaux ont été foirés, soit c'est mon hypothèse en réponse 1 qui explique le cyclage.
Pour les remises en état, je ne suis pas assez spécialiste pour vous répondre...
Faites les mêmes tests avec les autres chambres dans les mêmes conditions de températures ; si le même phénomène se reproduit, soit tous les tuyaux ont été foirés, soit c'est mon hypothèse en réponse 1 qui explique le cyclage.
Pour les remises en état, je ne suis pas assez spécialiste pour vous répondre...
08 juillet 2026 à 23:54
Réponse 7 forum climatisation-climatiseurs
Circuit court. multi-split Daikin avec 4 sorties
Bonjour,
Tout d'abord, si les tubes sortent ainsi du mur, cela n'est pas très professionnel. La solution la plus appropriée serait de les redresser en utilisant une dudgeonnière (outil de frigoriste) pour serrer petit à petit le tube en avançant de quelques centimètres à chaque fois afin de le rendre plus rond. Cela peut être délicat, mais c'est faisable.
De plus, il ne faut surtout pas souder à l'étain sur un circuit frigorifique.
Cela peut causer des fuites, en froid, tout se fait à la brasure à l'argent.
En effet, Dom-Aom a raison, un pincement crée ce qu'on appelle une pré-détente, ce qui peut entraîner des dysfonctionnements frigorifiques.
Je ne veux pas être pessimiste, mais il est possible qu'avec un travail comme celui-ci, il y ait d'autres problèmes de ce genre sur votre installation.
Tout d'abord, si les tubes sortent ainsi du mur, cela n'est pas très professionnel. La solution la plus appropriée serait de les redresser en utilisant une dudgeonnière (outil de frigoriste) pour serrer petit à petit le tube en avançant de quelques centimètres à chaque fois afin de le rendre plus rond. Cela peut être délicat, mais c'est faisable.
De plus, il ne faut surtout pas souder à l'étain sur un circuit frigorifique.
Cela peut causer des fuites, en froid, tout se fait à la brasure à l'argent.
En effet, Dom-Aom a raison, un pincement crée ce qu'on appelle une pré-détente, ce qui peut entraîner des dysfonctionnements frigorifiques.
Je ne veux pas être pessimiste, mais il est possible qu'avec un travail comme celui-ci, il y ait d'autres problèmes de ce genre sur votre installation.
09 juillet 2026 à 17:59
Réponse 8 forum climatisation-climatiseurs
Circuit court. multi-split Daikin avec 4 sorties
Qu'entendez vous par "les tubes sortent comme ça du mur"
J'ai retiré la goulotte, sinon oui ça sort comme ça.
Et dans le cas où le tuyau casserait avec cette manip à la dudgeonniere pour l'arrondir.
Avec quel raccord faire une brasure ?
Un coude en cuivre ?
Merci PL
J'ai retiré la goulotte, sinon oui ça sort comme ça.
Et dans le cas où le tuyau casserait avec cette manip à la dudgeonniere pour l'arrondir.
Avec quel raccord faire une brasure ?
Un coude en cuivre ?
Merci PL
09 juillet 2026 à 18:43
Réponse 9 forum climatisation-climatiseurs
Circuit court. multi-split Daikin avec 4 sorties
Bonjour.
Encore une fois, je ne suis pas spécialiste du cuivre, mais si vous confirmez qu'en photo 2 les 2 tuyaux sont bel et bien pliés dans le sens de la longueur comme en portefeuille (autrement dit on peut glisser une carte de crédit dans la "fente" noire), alors c'est irrécupérable avec quelque outil que ce soit. Pour moi, il faut remplacer les tuyaux, au moins dans leur partie massacrée, avec les raccords adéquats et les brasures de PL.
Mais je le redis, je me fais peut-être avoir par des reflets noirs photo 2, et les tuyaux ne sont pas en portefeuille comme je crois le voir. Merci de confirmer / éclaircir ce point.
Encore une fois, je ne suis pas spécialiste du cuivre, mais si vous confirmez qu'en photo 2 les 2 tuyaux sont bel et bien pliés dans le sens de la longueur comme en portefeuille (autrement dit on peut glisser une carte de crédit dans la "fente" noire), alors c'est irrécupérable avec quelque outil que ce soit. Pour moi, il faut remplacer les tuyaux, au moins dans leur partie massacrée, avec les raccords adéquats et les brasures de PL.
Mais je le redis, je me fais peut-être avoir par des reflets noirs photo 2, et les tuyaux ne sont pas en portefeuille comme je crois le voir. Merci de confirmer / éclaircir ce point.
09 juillet 2026 à 19:38
Réponse 10 forum climatisation-climatiseurs
Circuit court. multi-split Daikin avec 4 sorties

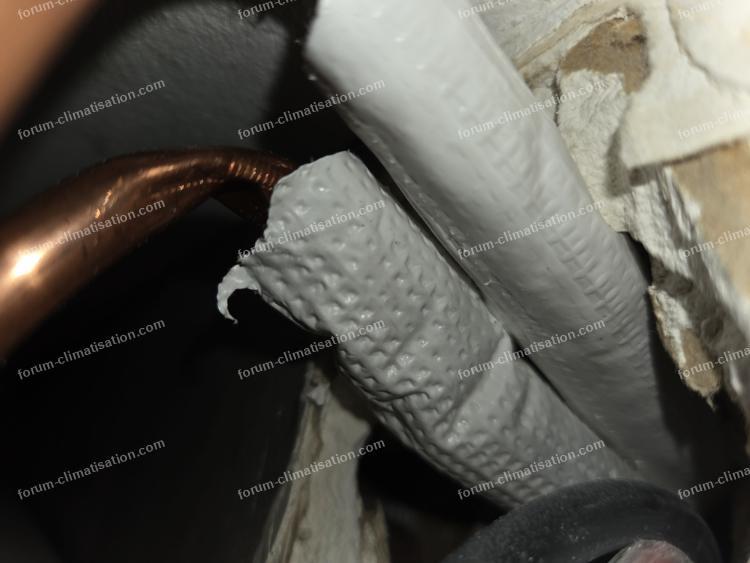

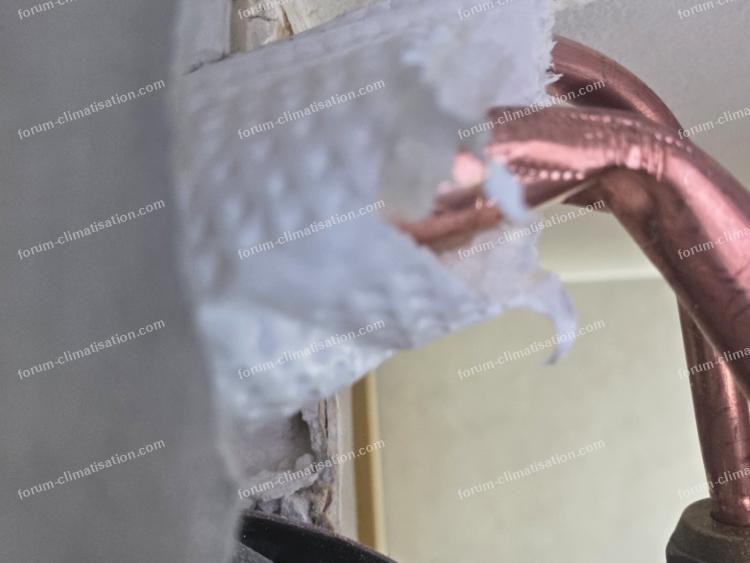

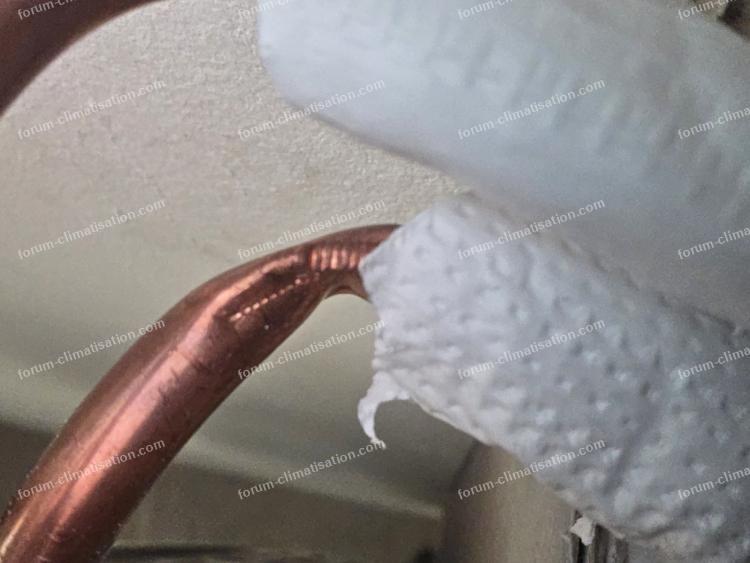

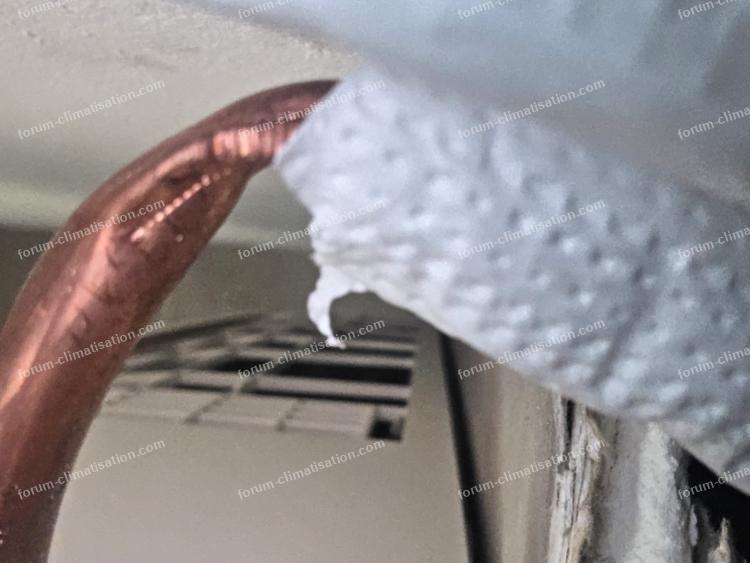

Les 3 premières sont vue côté droit et la dernière côté gauche.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
09 juillet 2026 à 21:37
Réponse 11 forum climatisation-climatiseurs
Circuit court. multi-split Daikin avec 4 sorties
Bonjour à toutes et à tous.
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.
Fermeture définitive possible des forums.
Le pillage par l'intelligence artificielle
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.
Fermeture définitive possible des forums.
Le pillage par l'intelligence artificielle
09 juillet 2026 à 22:17
Réponse 12 forum climatisation-climatiseurs
Circuit court. multi-split Daikin avec 4 sorties
OK, je me suis fait avoir par des reflets (noirs) qui me faisaient penser à des pliages en longueur, désolé pour mes divagations et merci pour les photos additionnelles. Je devrais limiter mes réponses à des problèmes d'électronique... :-))
10 juillet 2026 à 06:40
Réponse 13 forum climatisation-climatiseurs
Circuit court. multi-split Daikin avec 4 sorties
Bonjour.
Travail a refaire entièrement.
En tant que' pro j'utilise quand cela est nécessaire un fil à cintrer.
C'est un pro qui la fait fait donc il doit reprendre en changeant l'intégralité de la liaison défectueuse.
Cordialement.
maclimatisation.com
Travail a refaire entièrement.
En tant que' pro j'utilise quand cela est nécessaire un fil à cintrer.
C'est un pro qui la fait fait donc il doit reprendre en changeant l'intégralité de la liaison défectueuse.
Cordialement.
maclimatisation.com
10 juillet 2026 à 07:12
Réponse 14 forum climatisation-climatiseurs
Circuit court. multi-split Daikin avec 4 sorties
Merci Dom-Aom.
Avec ces nouvelles photos, pensez vous que c est satisfaisant ou bien même si ca n'est pas suffisamment écrasé pour empêcher le gaz de circuler, cela crée ou créera un fonctionnement non optimal ?
Merci.
Avec ces nouvelles photos, pensez vous que c est satisfaisant ou bien même si ca n'est pas suffisamment écrasé pour empêcher le gaz de circuler, cela crée ou créera un fonctionnement non optimal ?
Merci.
10 juillet 2026 à 09:54
Réponse 15 forum climatisation-climatiseurs
Circuit court. multi-split Daikin avec 4 sorties
Comme je l'ai dit, je me suis ridiculisé avec ma vision de tuyaux en U... du coup je ne suis pas le mieux placé pour donner un avis. Je pense en fait comme AAC : pour que vous soyez tranquille, le gars qui a commis ça doit revenir et refaire le travail. Le trou dans le mur doit aussi être optimisé (évasé) pour permettre un cintrage des tuyaux pas trop agressif. Et je conçois que le cintrage est rendu plus difficile quand les isolants sont en place.
Vous n'avez pas dit si les autres splits cyclaient aussi le matin.
Vous n'avez pas dit si les autres splits cyclaient aussi le matin.
