Branchement câbles ventilateur climatiseur Airwel

2755

Question forum dépannage : Branchement câbles ventilateur climatiseur Airwel

haggarson
Membre inscrit

2 messages

Bonjour.

Je possède un climatiseur monobloc, modèle Airwel.
J'ai débranché certains câbles pour réparer un truc, précisément celui de ventilateur.
Après avoir fini le truc, donc j'ai décidé de mettre tous les câbles à leur place, mais malheureusement j'ai oublié les emplacements exacts.
Avec la chaleur que nous vivons actuellement, ça serait un grand plaisir si vous m'aidiez à le raccorder.
Merci.

21 mai 2015 à 02:57

Réponse 1 d'un contributeur du forum climatisation

Branchement câbles ventilateur climatiseur Airwel

PL
Membre inscrit

13 940 messages

Bonjour.
Aie aie aie avec tous ces trucs pas faciles de comprendre.
Alors je suppose que vous voulez parler du câble de liaison entre l'UI et l'UE.
Si c'est le cas il faut regarder le câblage de l'UI par ex 1/2/3 avec les couleurs correspondantes puis câbler idem dans l'UE.
Puis vous devez avoir un câble d'alimentation Net PH ou P correspondant au neutre et phase à effectuer bien sûr hors tension + la terre.
Sinon nous poster des photos cela sera peut être plus facile à comprendre.

21 mai 2015 à 18:08

Réponse 2 d'un contributeur du forum climatisation

Branchement câbles ventilateur climatiseur Airwel

haggarson
Membre inscrit

2 messages

Voici les images.
J'aimerais que vous m'aidiez à brancher tous les câbles.
Sur la photo certains câbles sont déjà branchés, mais ils ne sont pas branchés normalement.
Donc je compte sur vous pour m'aider... Merci.

28 mai 2015 à 03:23

Réponse 3 d'un contributeur du forum climatisation

Branchement câbles ventilateur climatiseur Airwel

Bricovidéo
Administrateur

13 535 messages

Bonjour,
Nous n'avons pas reçu les images que vous mentionnez dans votre réponse.
Vous pouvez nous les faire parvenir en répondant à ce message, ou en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement.

28 mai 2015 à 08:22

Réponse 4 d'un contributeur du forum climatisation

Branchement câbles ventilateur climatiseur Airwel

Invité

Bonjour.

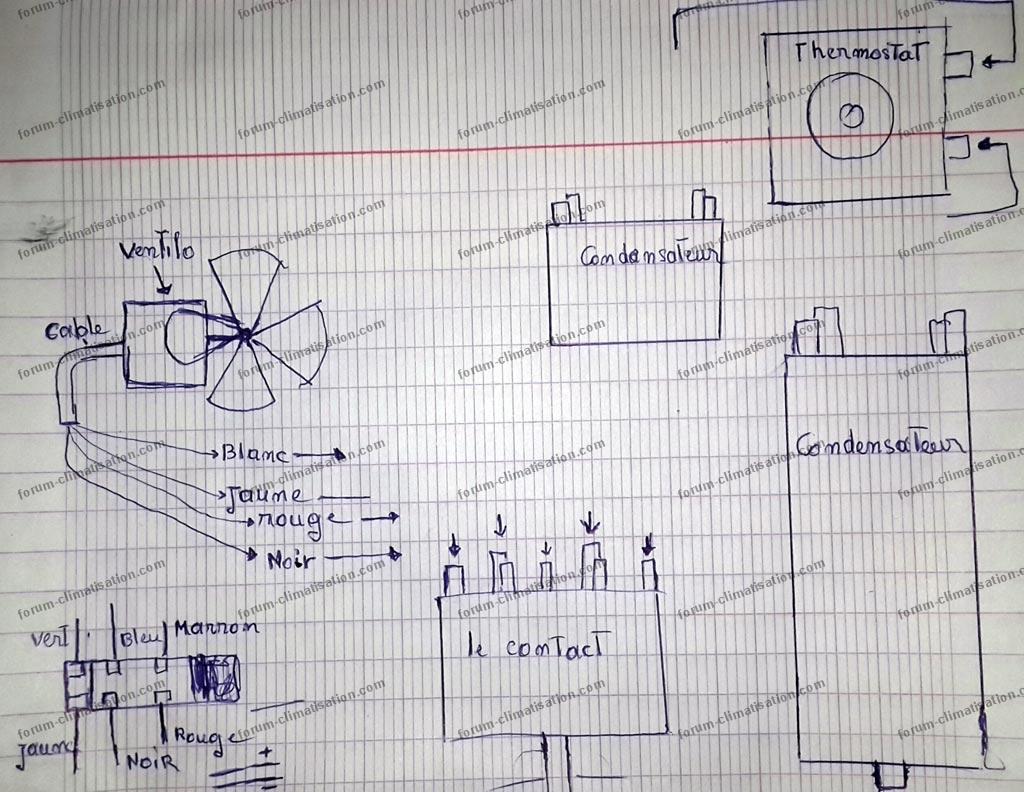

Voici les images.

Pour agrandir les images, cliquez dessus.

29 mai 2015 à 07:57
